5mm厚度氧化镓切割扇形记录
泰州今科自动化技术_
切割材料说明：尺寸长*宽*高
试样材质 | 氧化镓 |
试样描述 | 圆形形状，直径77 mm，厚度5 mm |
加工要求 | 扇形切割。 |
试样加工机器 | JINKE_GKOX3040往复线金刚线切形机器. |
金刚线 | 金刚石线参数（直径0.37mm，长度300m） |
冷却方式 | 冷却液浇注冷却，一方面对金刚石线降温，延迟线的使用寿命，另一方面对切割面降温，减小温度对试样的影响。 |

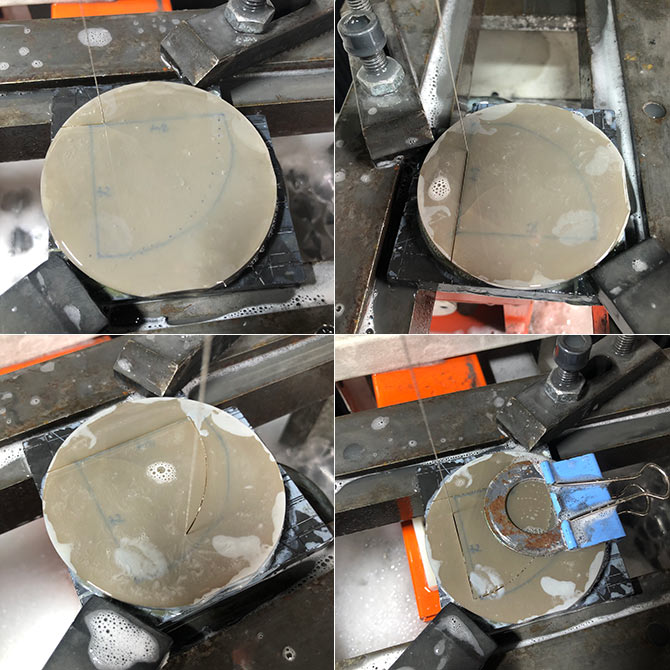

氧化镓是一种半导体脆性材料，莫氏硬度在5~6之间，按照单晶硅的硬度来设定的切割速度。材料在用户寄过来的时候就已经是粘好的，黑色的是石墨，把氧化镓多层粘在一起再粘到石墨上放到金刚石线切割机床上切割成扇形。
按照用户发来的切割图纸CAD格式导入机床切割系统中切割。
氧化镓扇形切割数据
项目 | 单位 | 数据 | 备注 |
切割厚度 | mm | 5 | |
切割半径 | mm | 45 | |
切割角度 | mm | 90 | |
切割周长 | mm | 160.65 | |
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6 | |
清角时间 | s | 90 | |
金刚线速度 | m/s | 7 | |
金刚线补偿 | mm | 0.18 | |
切割时间 | h | 6时48分 |
氧化镓扇形切割结果
切割完尺寸：半径45.05mm

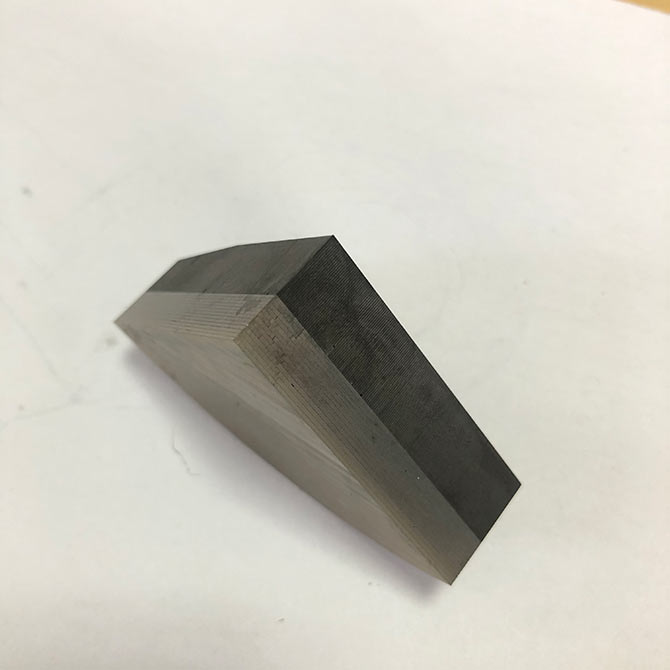

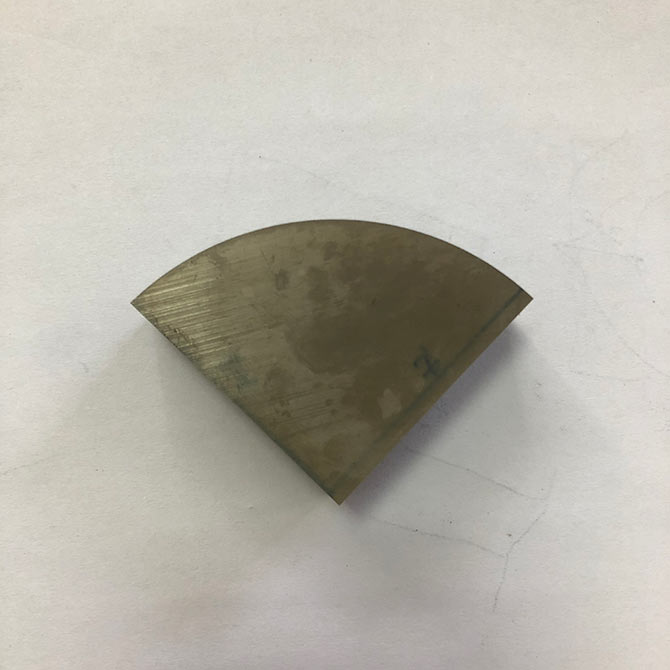

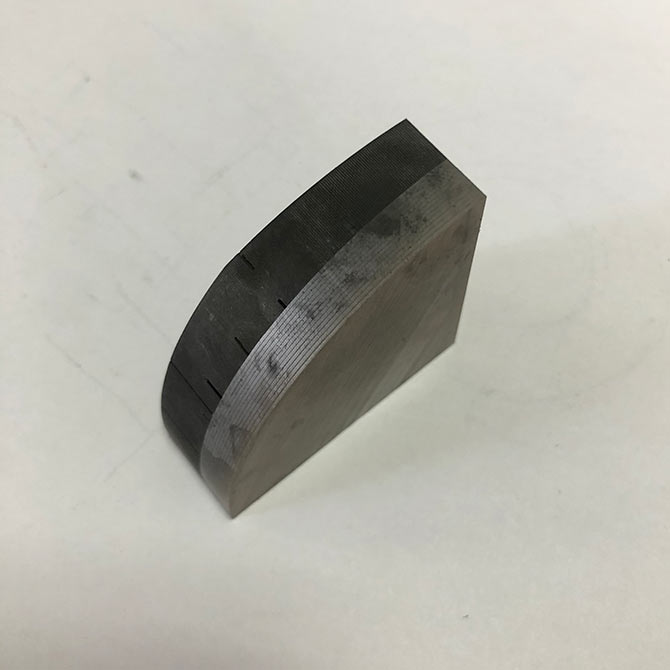

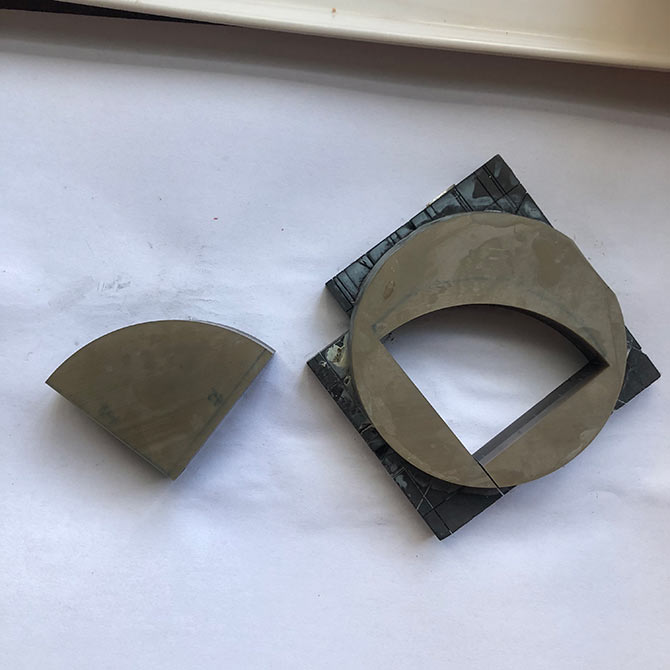

氧化镓扇形切割效果：
