金刚石线切割超硬材料应注意的问题

文/泰州今科自动化

像碳化硅晶体、氧化锆陶瓷等较大尺寸超硬材料使用金刚石线切割机加工时要注意一些问题，避免出现频繁断线、切成一面凹透镜一面凸透镜、导轮磨损过快等问题。

1、切割工艺问题

   碳化硅晶体、氧化锆陶瓷等超硬材料硬度仅次于金刚石的硬度，切割的工艺选择错误加工就成为难题。比如会出现金刚石线使用寿命短、加工时间长、导轮磨损过快、切面不够光滑、平整度不高等问题。

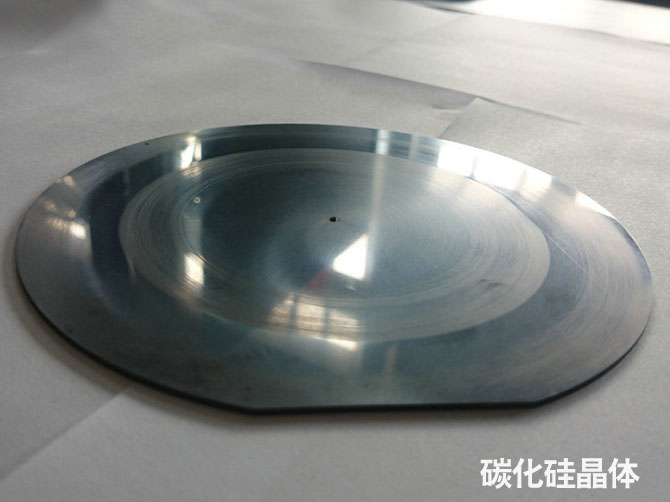

   适合碳化硅晶体、氧化锆陶瓷等超硬材料的切割工艺为点旋转切割工艺，操作方法是把碳化硅晶体等材料使用胶水如502胶水或者其他光学胶粘贴固定到切割旋转盘上面，一边旋转一边切割，切割的表面光洁度好、切割速度快。

2、进给速度的问题

金刚石线切割机在加工时，进给速度金刚石线在切削力范围内，可有效提高金刚石线的使用寿命。切割进给速度过快，超过金刚石线的切削力范围，容易导致金刚石线拉伸变细，从而拉断金刚石线。

3、旋转台的精度

   金刚石线切割机在切割碳化硅晶体、氧化锆陶瓷这样的超硬材料时，对旋转台的精度要求高，确保金刚石线每次往复运行轨迹都能跟前面的完全重合，这样切割出来的成品平整度才高。因此，在加工之前最好要检查一下转台情况，如遇到螺丝松动，要及时拧紧。

4、金刚石线磨损程度

金刚石线切割方式是金刚石线与加工件之间互相磨损，金刚石线上面电镀的金刚石颗粒参与磨损，这是一种伤敌一千自损八百的加工方式，因此，在加工超硬材料的时候，金刚石颗粒磨损速度也快。切割一段时间以后，要注意观察金刚石线是否弯曲，如果产生弯曲，证明金刚石线的切削力不足了，这个时候要么更换新的金刚石线，要么就降低切割进给速度。如果有财力，建议这个时候更换新的金刚石线，切割出来的质量好，后续加工工序就要简单得多，成品率也高。

5、切削液

切削液在金刚石线切割加工当中，起到清洗、润滑、冷却等用途。如不能进入到切缝中，则会造成金刚石线干切，对金刚石线的磨损加快。

6、机床的行程

  金刚石线切割机是机械加工方式，超硬材料加工时，一定要注意机床的行程，尽可能选择小行程的机床，只需要选择比材料尺寸稍大一点的行程就可以了。机床的行程过大，张力不足，切割精度会大打折扣。

   金刚石线切割碳化硅等超硬材料应注意的问题暂时就总结这么多，纯属经验之谈，有不完善的地方，还请见谅。
