500mm以上的大尺寸翡翠玉石用360度旋转切割效果比其他方式的切割效果更好，但是如果匀速切到最后，中间就会有螺旋线痕，这个问题怎么解决？

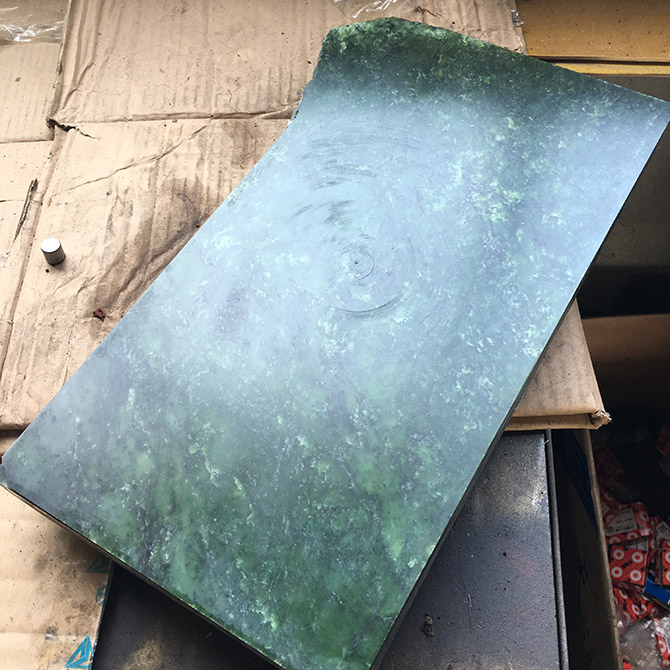

翡翠切割速度12000mm^/小时效果图

 现在，大家都知道500mm以上的大尺寸翡翠玉石用360度旋转切割效果比其他方式的切割效果更好，但是如果匀速切到最后，中间就会有螺旋线痕，这个问题在很长一段时间里都没有得到有效解决。这种情况在硬度较高的碳化硅上面出现过，另外天然的大尺寸翡翠玉石也会出现这种情况。

 就是上面那张图和下面这张图这种效果，正片翡翠是使用12000毫米/小时切割速度完成的，中间可以明显看到有线痕。

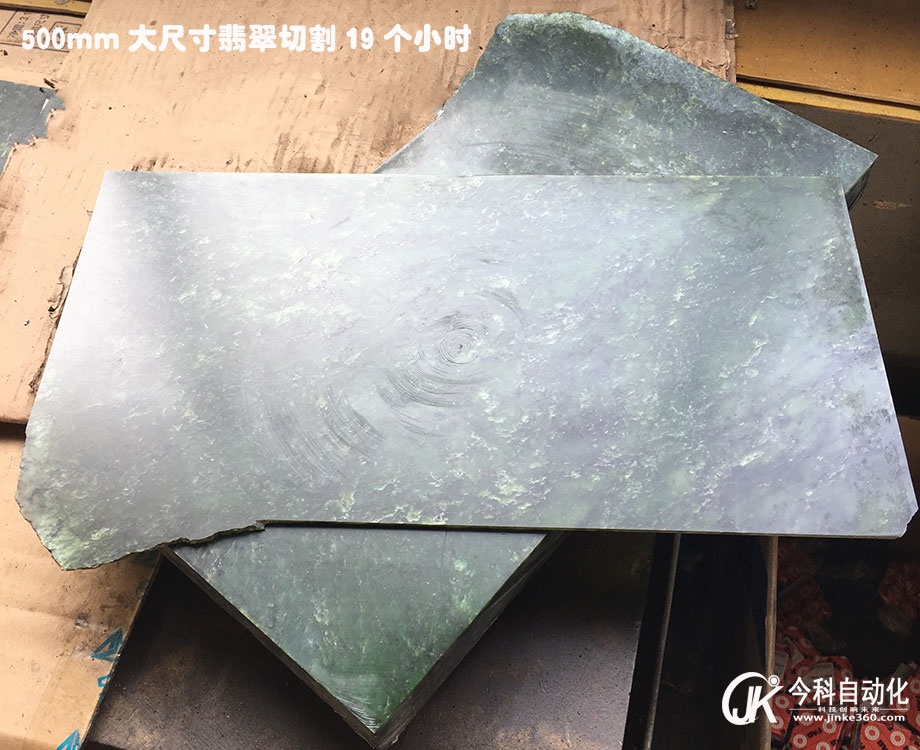

翡翠切割速度为12000mm^/小时效果

  一开始，我们认为是切削液没有进入到割缝里面造成的。加了一个喷水嘴，从工件的两头喷水到金刚石线上，让金刚石线进入的时候把切削液带进切缝里。结果发现结果没有改善。接下来我们再加两个喷水嘴，从工件上方往割缝中喷水，两头喷金刚石线的水嘴同时也继续喷水，切割出来效果依然没有改变。

排除切削液不能进入到割缝里的问题，那就还是切割线的原因。我们做了加大加长双丝筒，一次上一千多米金刚石线来切，诶，这个问题真的有明显改善，这点在切割碳化硅晶体上有体现，1000米金刚石线切直径150毫米的碳化硅中途不换线切割下来效果满意。但其实这个问题没有得到真正的解决，原本是上的180~200米线，切割500mm长的大尺寸翡翠可以做到中途不换线，现在多上了五倍金刚石线，在切割过程中，如发生断丝现象，这一筒线就有被废的风险。材料价值高的还无所谓，一般的材料价值不高的，用户还是觉得不划算。

后来无意间的一个举动，这个困扰我们多时的问题得到了解决。

情况是这样的。

    我们有台切割直径为650mm的大机床进入出厂前的调试阶段，用了一块客户放在这边试机的翡翠废料切，斜角直径有520mm。一开始切翡翠原石外围表皮，我们的切割速度13000mm^/小时，切到翡翠层的速度降到12000mm^/小时（进给速度为0.00633mm/秒）。晚上下班的时候，还有一块中心没切完，恰好是平时很容易出线痕的位置，怕无人看管掉下来砸坏了，便把切割速度降了下来，一直降到2500mm^/小时，进给被自动调到0.00097mm/秒。然后下班回家。

翡翠切割设置

早上上班来看，还没切下来，也没更改切割速度。一直保持昨天下班之前设置的速度到切掉下来。看到切割效果，都乐了，困扰我们很久的难题，就这样无意间解决掉了。之后总结了一下经验。一开始因为是新上的金刚石线，比较锋利，切割速度可以快，越到里面，金刚石线磨损越厉害，所以就没那么锋利了，切割进给就应该调慢，这样切出来的效果才好。翡翠原石表皮的石头软，切割速度快，可以快速切割一个导向缝隙，进入到翡翠层，减慢进给速度，一边切割，一边修磨，效果会更好，切到里面靠近中心的位置，由于金刚石线被磨损严重锋利度下降，调整了切割进给速度，加快旋转速度，切割出来正片效果就一致。

大家可以来看看切割效果吧。

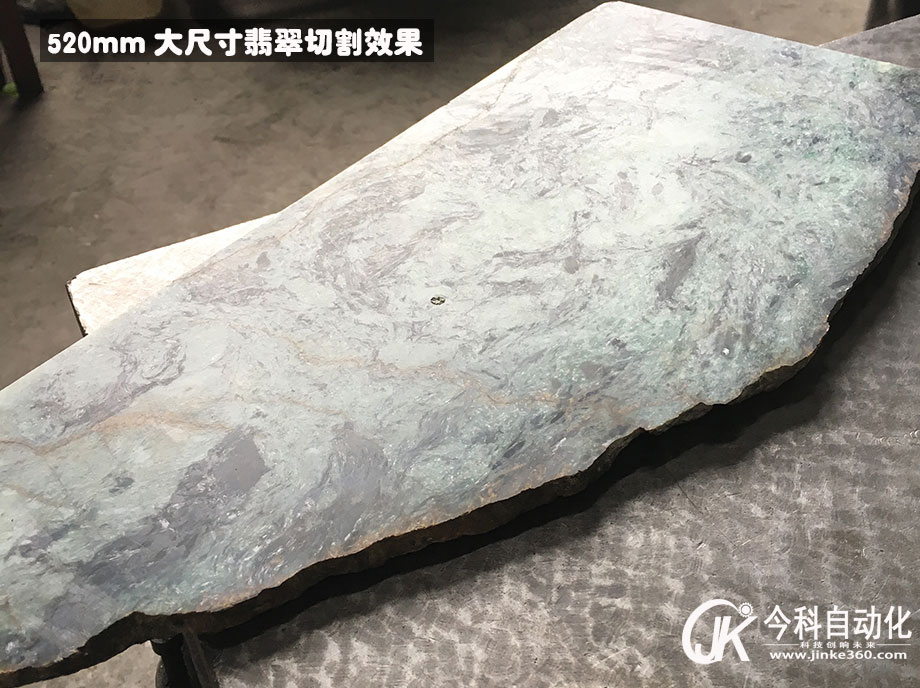

大尺寸翡翠切割效果

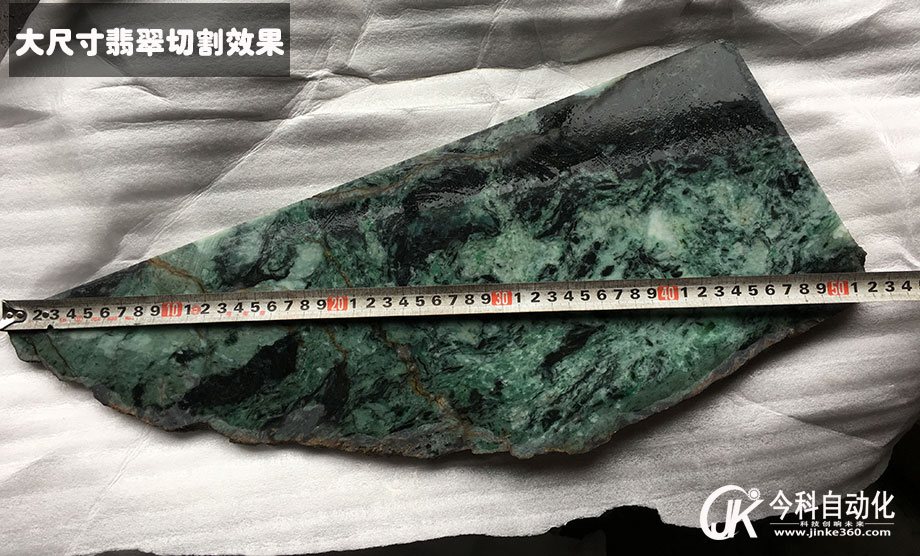

翡翠斜角直径520mm

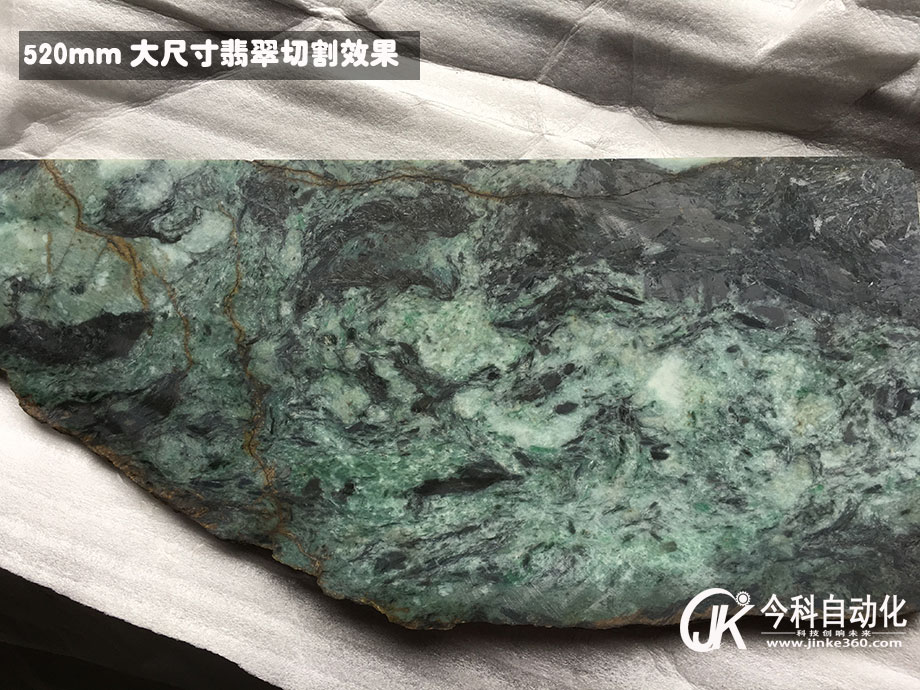

大尺寸翡翠切割效果正面实拍

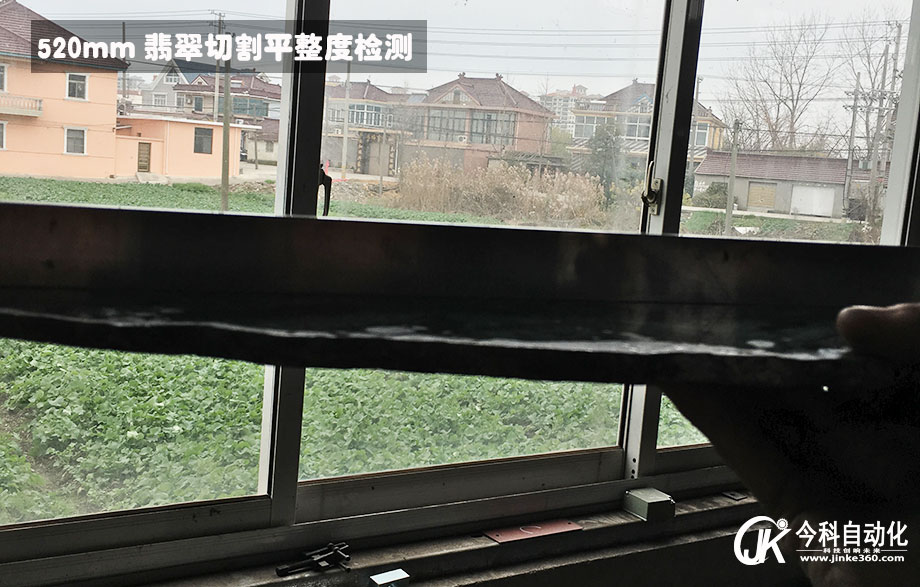

大尺寸翡翠切割效果平整度检测
