泰州今科C型金刚石线切片机触摸屏界面：加工界面

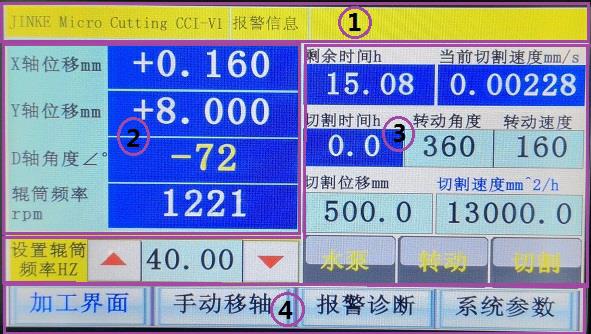

如上图所示，C型金刚线切片机加工界面分4个区，其中①、②和④区域在手动移轴界面已经介绍过，下面对区域④进行详细介绍。

区域④主要由数据显示、参数输入、和功能按钮组成。以下介绍时注意，所有按钮关闭为银底黑字，打开为黑底黄字。

2.1数据显示： “剩余时间h:15.08 ，当前切割速度mm/s：0.00228，切割时间h:0.0 ”

剩余时间h：指切割完材料的预计剩余时间，单位为小时h，用户可以通过此参数知道切割完一片的材料的当前剩余时间。

当前切割速度mm/s：指自动切割过程中的当前进给速度（及X轴进给速度），单位为mm/s。

切割时间h：指自动切割过程中已经切割的的时间，单位为小时h，该时间排除切割中途暂停时间。

2.2参数输入： “ 转动角度：360 ，转动速度：160 ，切割位移mm：500.00，切割速度mm²/h”有两组参数，旋转参数和切割参数。

2.2.1 “ 转动角度：360 ”转动角度设置要特表注意，如果转动角度设置为0°，自动切割过程中，D轴转台即一个方向做连续旋转；如果转动角度设为360°，自动切割过程中，转台和丝筒做同步运动，及金刚线自上而下运动时，转台自下而上方向旋转，当金刚线自下而上运动时，转台自上而下方向旋转，如此可以保证金刚线和切割点始终做逆向运动；如果转动角度设置值大于0°，且小于360°，自动切割过程中，转台则以切割点为中心做设定角度摆动转动，特别注意设置该参数在0~360°之间的值做摆动转动时，必须在先将D轴设零。

2.2.2 “转动速度：160 ”转动速度用于设置切割过程中，转台的转动速度，单位为角度每秒°/S。

2.2.3 “切割位移mm：500.00”切割位移指切割材料最外边缘距离转台中心的距离的两倍值。材料粘贴，或装夹在转台中心，则该参数即为材料的最大直径。

2.2.4 “切割速度：mm²/h”切割速度设置需特别注意，设置该参数时，用户先要选择切割方式是旋转切割，还是平行切割。如果是旋转切割，先要按下下方转动按钮，再设置切割速度，旋转切割时切割速度单位是平方毫米每小时mm^2/h。如果是平行切割，切割速度关闭转动按钮，平行切割的速度单位是毫米每秒mm/s。

2.3自动切割功能按钮： “水泵” 、“转动”、“切割”

2.3.1水泵按钮-用于开关水泵，用户可以在切割开始前，先开水泵，保证开始切割时冷却在前，切割在后。2.3.2转动按钮-用于选择切割方式，是旋转切割还是平行切割，转动按钮打开后，上方旋转切割速度方可激活，平行切割时转台静止不动，进给速度为恒速进给。

2.3.3切割按钮-该按钮按下后，在丝筒开启的前提下，方可开始切割。
