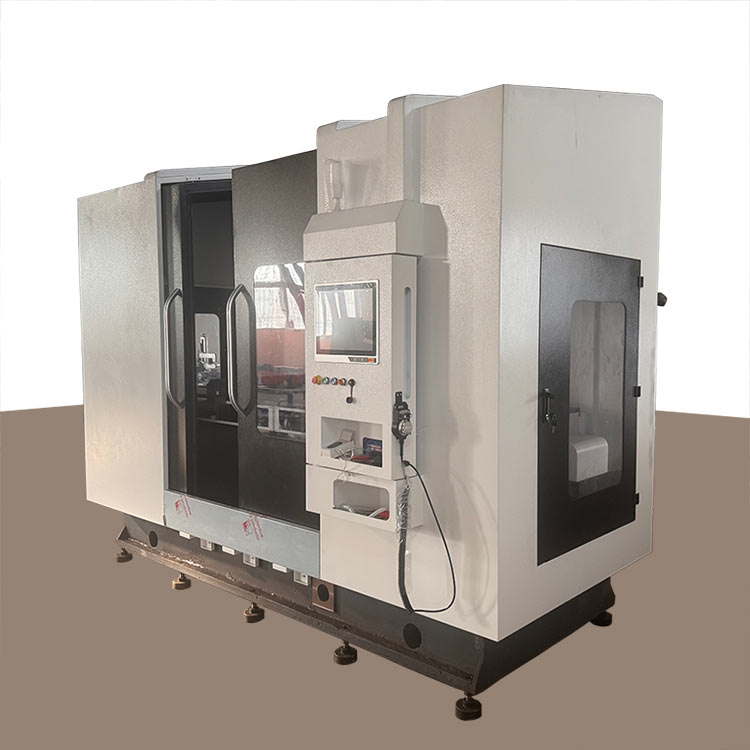

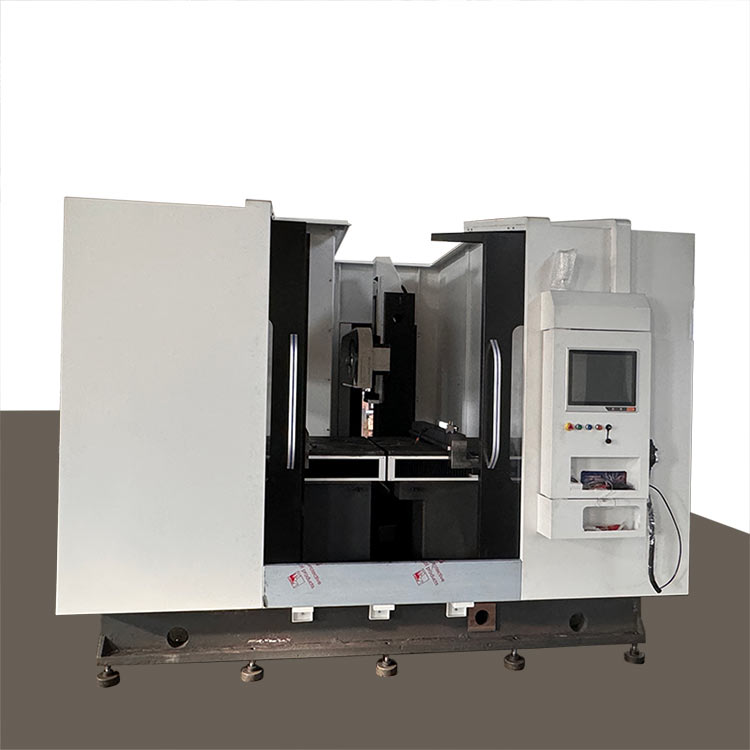

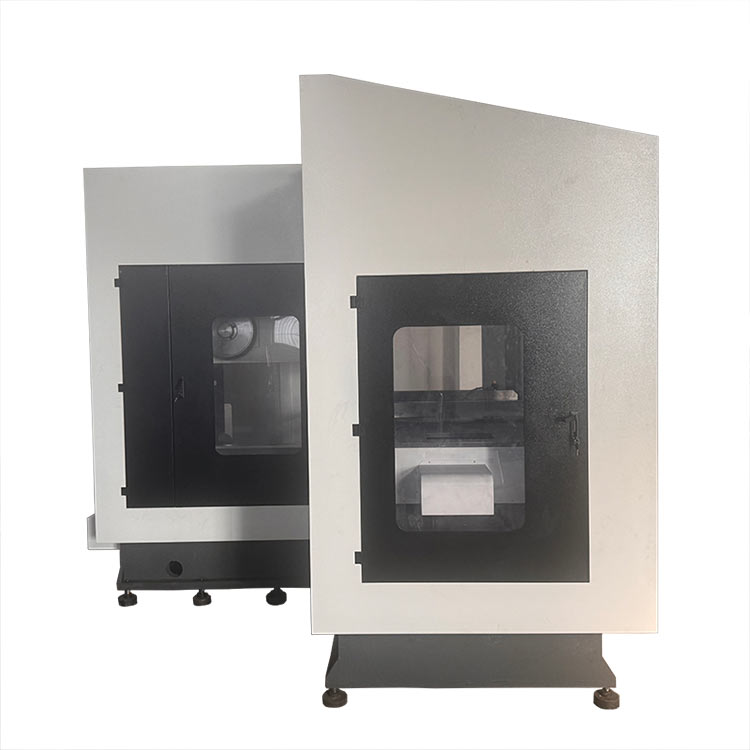

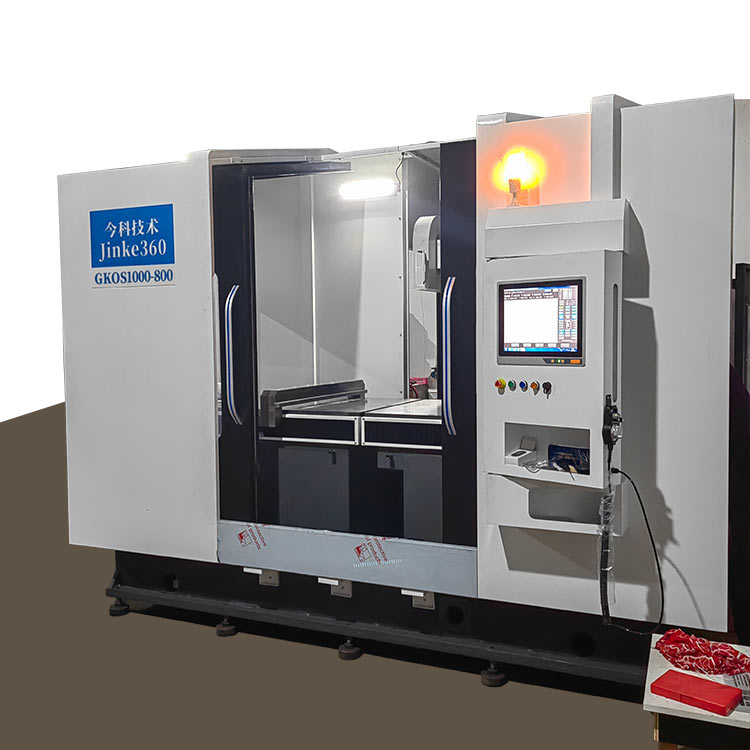

GKO1000-800环形金刚石线切割机（闭环金刚石线锯）

一、产品概述

环形金刚石线切割机，又称闭环金刚石线切割机、无尽环线锯，区别于传统往复走丝、弓架式结构的金刚石线切设备，核心采用首尾焊接闭合的环形电镀金刚石线作为切削刀具，依靠多组导向轮带动金刚线单向连续高速循环磨削加工各类硬脆、非金属、复合材料，是高速切片、精密异形切割的数控设备。

核心定义

将高强度钢丝表面电镀人造金刚石微粉，两端无缝焊接形成闭环环线；伺服电机驱动导轮实现单向不间断运动，数控工作台带动工件走轨迹完成切片、直形、简单异形切割，全程无换向停顿，加工效率远超往复式和弓架式结构的设备。

二、设备核心结构组成

整机分为主机机械单元、走丝环系统、数控进给系统、冷却除尘系统、张力伺服系统五大模块：

1. 走丝环机构 主动驱动轮、从动导向轮、伺服恒张力机构、防跑偏限位槽；环线周长 5260mm±5mm 按需定制，线径 0.65–2.0mm 适配不同材料。

2. 数控进给工作台 三轴 / 四轴数控（X/Y/Z ，可加旋转分度台），高精度滚珠丝杠、直线导轨，支持平面切片、圆弧、直线异形轮廓编程；部分机型可选配旋转台加工圆形坯料。

3. 恒张力控制系统 伺服实时调节环线张紧力 150–280N，全程张力稳定，杜绝断线、切缝偏移、崩边问题。

4. 冷却排屑系统 湿式循环冷却液喷淋（水基 / 油基）或干式负压吸尘；竖向走线设计利于磨屑快速排出，不易堵线。

5. 人机数控系统 工业触控屏，支持 CAD 图形导入、G 代码编程、自动补偿线损耗、加工参数存储，新手易操作。

6. 机身机架 整体铸造箱体，减震加厚底座，运行低振动、低噪音，长期加工精度稳定。

三、工作原理

1. 环形金刚线套装在多组导轮上，伺服主轴带动主动轮单向持续旋转，线速度可达30–60m/s（往复式仅 8–28m/s），无换向减速、停顿损耗；

2. 伺服张力机构持续拉紧环线，保证切削压力均匀；

3. 数控工作台按预设轨迹匀速进给，工件与高速移动的金刚石颗粒持续摩擦磨削，依靠金刚石超高硬度（莫氏 10）实现材料剥离；

4. 冷却液同步冲刷切割区域，带走热量与磨屑，避免工件热损伤、微裂纹，提升表面光洁度。

四、核心产品优势（对比往复式 / 弓架式切割机）

1. 加工效率大幅提升

· 无往复换向动作，有效切割时间提升 30%–100%；同等材料加工速度提升 3–6 倍，石墨、陶瓷、蓝宝石切片效率接近金属带锯床；

· 高速线速配合连续切削，例如蓝宝石切片由 3 小时缩短至 30 分钟。

2. 切割质量优异

· 单向匀速运动无换向错位，切面无周期性波浪线痕，表面粗糙度 Ra≤0.8；

· 整机振动极小，脆性贵重材料（玉石、晶体、硅片）崩边、破损率大幅降低；

· 切缝均匀，尺寸一致性好，批量加工重复精度高。

3. 耗材使用寿命更长

环线全长均匀参与切削，金刚石磨粒磨损一致，无往复式两端局部过度磨损问题，环线综合使用寿命提升 40% 以上

 4. 运行稳定、维护简单

· 单向传动机械结构简单，换向相关易损件（储丝筒、换向电机）完全取消，故障率低；

· 噪音、粉尘远低于弓架锯床；干湿两用适配不同工况。

5. 适配大厚度工件

竖向走线结构，单次可切割厚度最高可达 400mm，适合石墨坩埚、大块陶瓷、岩心厚坯切片。

产品局限性

环线切割机仅支持切片、直边、简单异形加工，不具备取芯切割功能；超硬高密度材料（高纯度碳化硅、氧化锆）加工性价比弱于长线循环往复走丝切割机。

五、适用加工材料

理论可切割所有莫氏硬度＜10的导电、不导电硬脆材料，重点适配易排屑中低硬度脆性材料：

1. 新能源碳素材料：石墨坩埚、石墨电极、碳素复合材料、碳毡、石墨瓦片；

2. 光学晶体 / 半导体：蓝宝石、碳化硅衬底、石英玻璃、光学陶瓷、硅料；

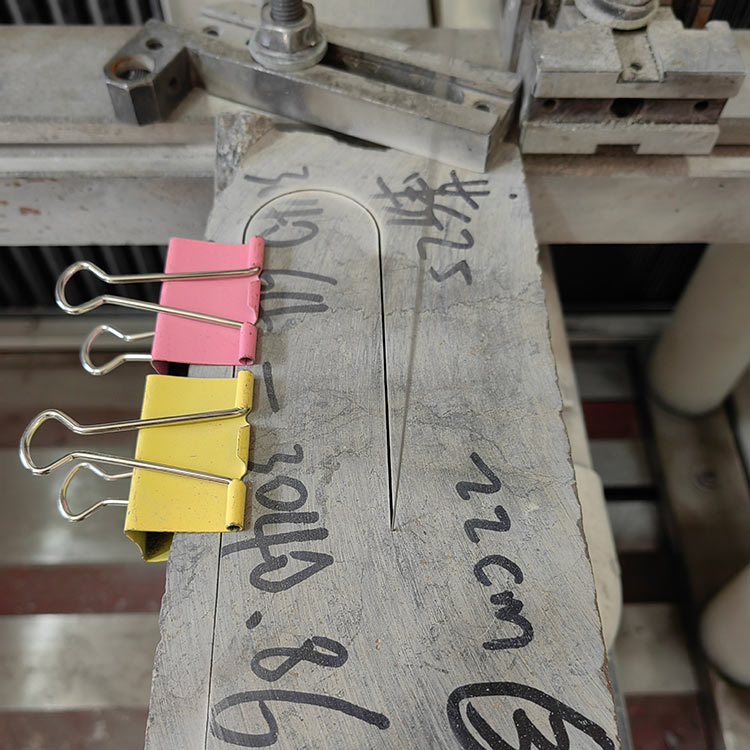

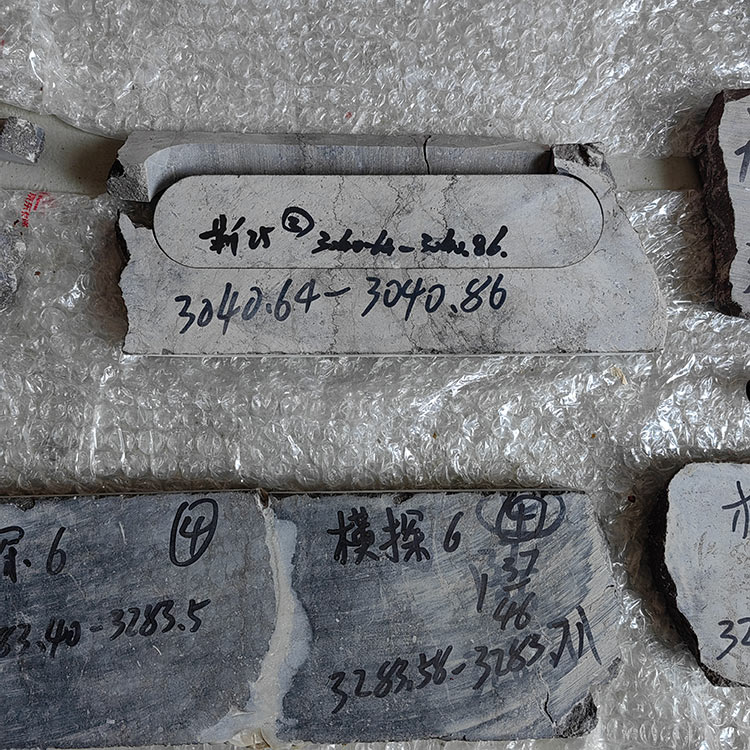

3. 玉石宝石矿产：翡翠、玛瑙、水晶、玉石原石、岩心、页岩矿石；

4. 精密陶瓷磁性材料：氧化铝陶瓷、氮化铝、铁氧体、钕铁硼稀土磁材；

5. 航空复合材料：碳纤维 CFRP、玻纤板、夹层复合材料；

6. 其他：耐火材料、玻璃、人造石材、保温隔热板材。

六、行业应用场景

1. 石墨加工行业：石墨模具、坩埚、电池负极材料高速切片，环线机核心应用领域；

2. 光伏 / 半导体实验室：晶体试样切片、小批量衬底精密切割；

3. 玉石珠宝加工：原石开片、薄片毛坯粗加工，降低崩料损耗；

4. 新材料科研院所：岩心取样、陶瓷 / 复合材料样品制备；

5. 磁性元件制造：磁钢切片、异形磁件成型；

6. 航空零部件加工：碳纤维板材下料、异形复合材料修边。

七、环形金刚石线切割机 vs 往复循环走丝金刚石线切割机

 八、选型建议

1. 大批量石墨、陶瓷、玉石开厚片、追求生产效率 → 选环形金刚石线切割机；

2. 需要取芯加工、加工超高硬度致密陶瓷、超薄精细异形 → 选用往复循环式切割机；

3. 实验室小样品、追求切面光洁无崩边，优选带第四轴旋转台环线机型；

4. 粉尘敏感车间选配干式负压除尘系统；大批量金属陶瓷加工选配循环冷却系统。

九、设备优势总结

环形金刚石线切割机是高效精密硬脆材料切片优选设备，凭借单向高速闭环走丝结构，解决传统往复设备速度慢、表面纹路、批量产能不足痛点，在石墨、玉石、复合材料、光学晶体量产加工中具备不可替代的效率优势，兼顾加工精度与耗材使用寿命，是新材料加工行业主流升级设备。
