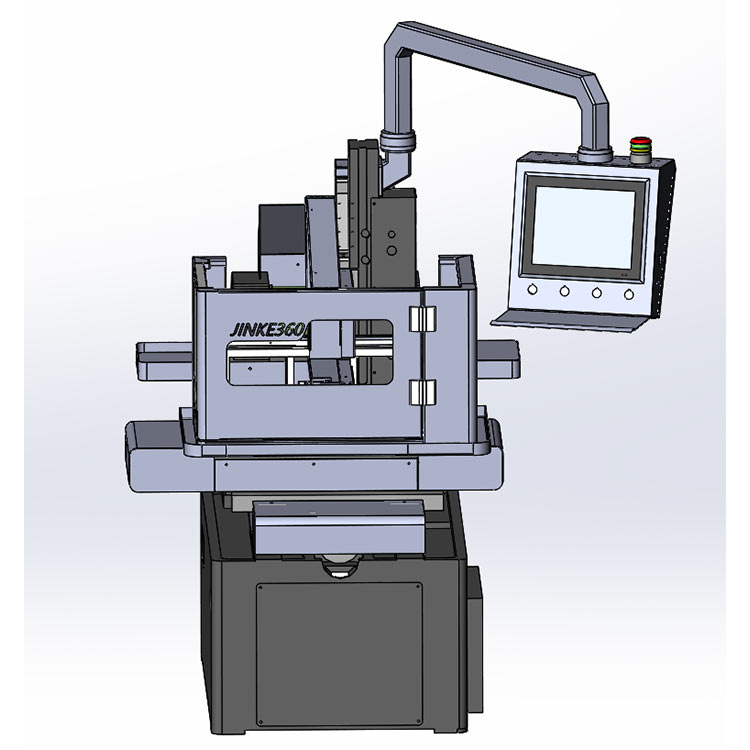

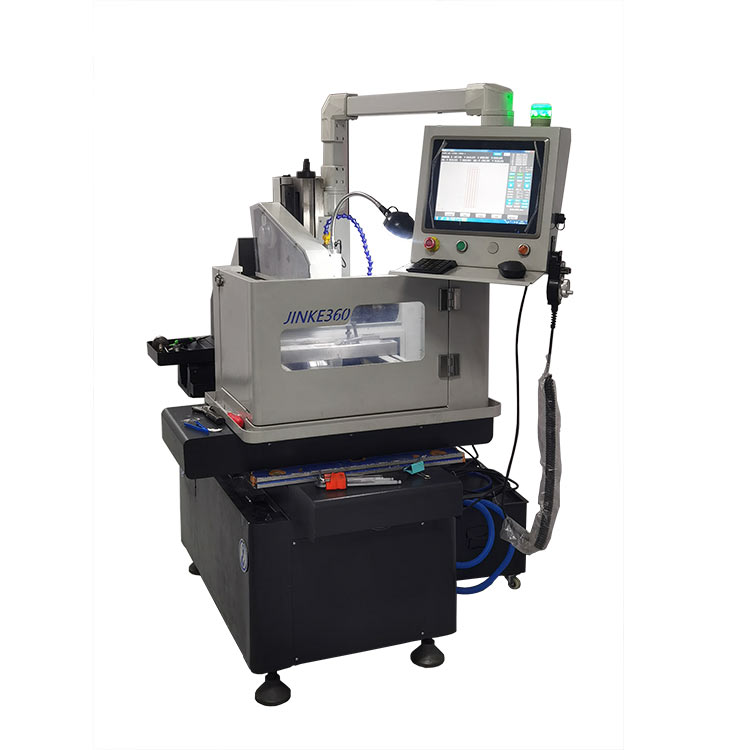

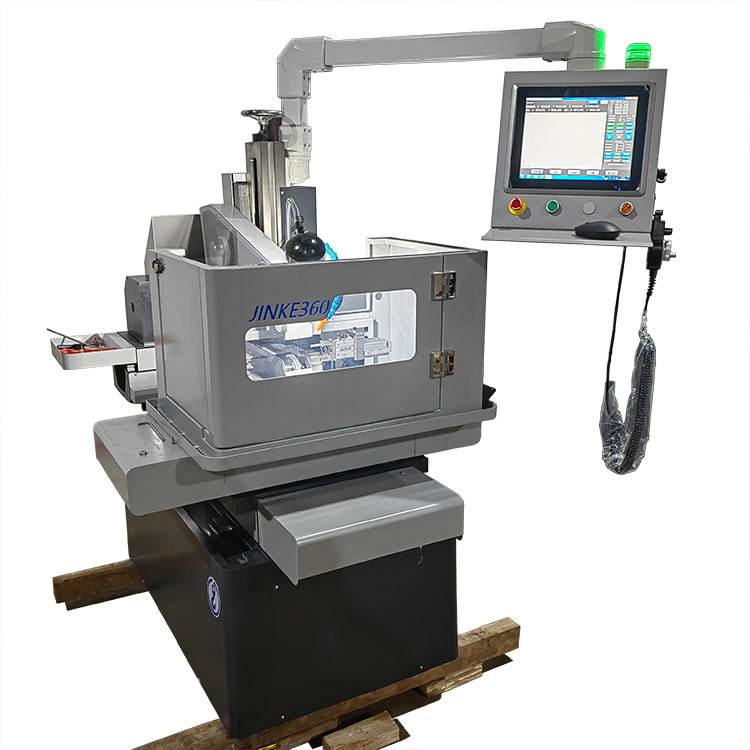

小型商用家用GKCS20立式竖切往复金刚石线切割机

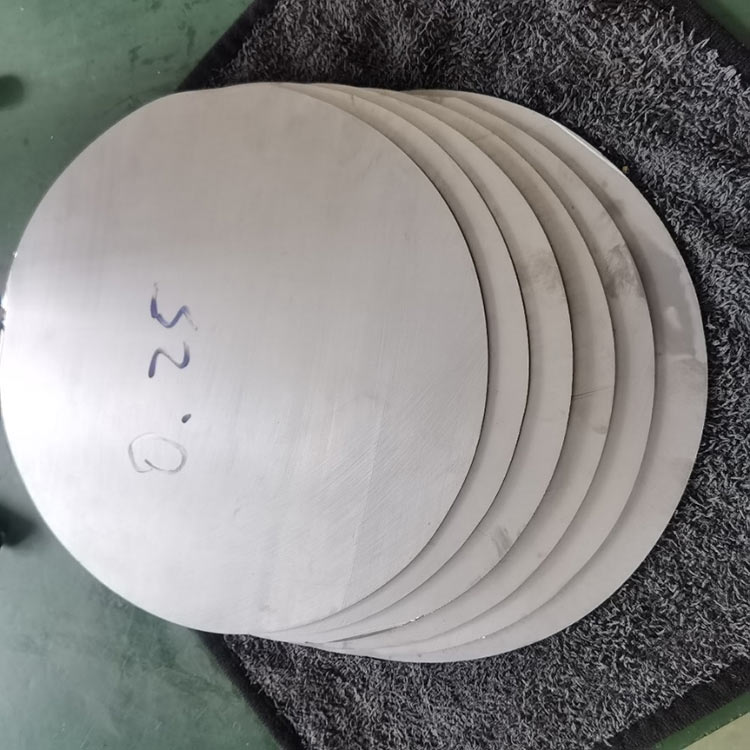

JINKE_GKCS20，是一款立式竖切小型金刚石线切割机，针对单晶硅、多晶硅、碳化硅、氧化锆、陶瓷等脆性材料切片。可对圆棒料φ150mm*200mm,方料200*200*150mm的切片、截断、去头尾切割加工。机器外观小，非常适合商用和家用。

一、产品特点：

1、C形竖切结构，设备结构紧凑，小钢炮设计理念，节省空间，又不失功能强悍。

2、整机主体材质选用HT250铸造件，长期使用结构稳定不变形，精度保持性稳定。

3、走线机构由一只直径155mm、长度300mm的辊筒，和一只张力动轮，加两只主切定导轮构成。变频器驱动电机带动线辊筒循环旋转运动，牵引金刚线带动3只导轮循环往复运动。参与切割的两只从动轮设计为定轮，振动小，噪音低，精度高，稳定性好。

4、张力采用气动张紧，选用高精度气动调压阀和气缸，张力稳定性好，又可以根据不同线径调节张力，实现不同需求的恒张力切割，切割面光洁度高。

5、X轴（切割轴）和Y轴（位移轴）采用高精度滚珠丝杆和直线导轨传动，运行丝滑平稳，定位精度和重复定位精度高。

6、环保钣金防护，有效保护轴承、滚珠丝杆和导轨、电气。降低了设备维护成本，提高了设备的使用寿命。

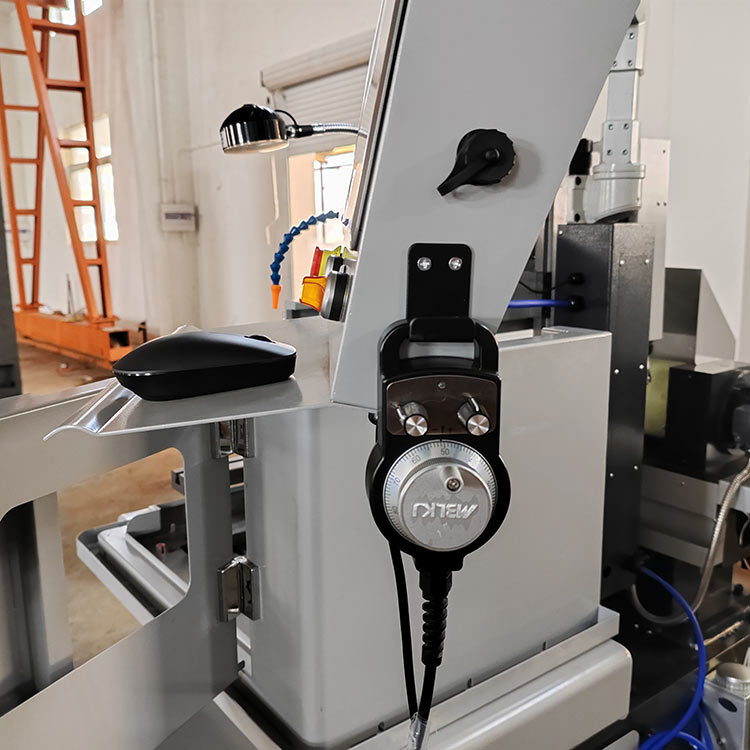

7、触摸屏+PLC+驱动器架构，操控简单可靠。傻瓜式操控，操作人员培训时间短，有效降低人力成本。

8、集成了多年切割工艺数据，保证了切割时应力小，切割崩边少，切割面平整高。

9、主要核心电气元件坚持使用品质上市公司产品，机器运行稳定、可靠、省心、高效、安全。

二、工作原理

本机器切割线采用循环往复金刚石线，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动绕线筒往复循环运动，主切割部分为上下两只定导轮，张力由气动机构驱动动导轮张紧金刚石线，一个绕线筒（动力辊）和三只从动轮组成竖切走线机构。绕线筒可以安装280米金刚线，线速度1到10m/s之间可调节,足够的张力使金刚石线在主切部位，对材料产生高速物理磨削。由于是物理磨削切割，容易产生高温，因此在切割部位设计有雾冷和水冷，所以材料的切割表面不会产生化学或放电加工时的质变。

金刚石线切割要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合用户需求的专用切割系统。

三、产品结构

往复线竖切设计结构，切割线竖向切割，更有利于切削粉末排泄，针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有冷却系统），可喷雾切割（雾化冷却系统）。用户可根据自己的材料切割方式选购。

四、采购说明

1、针对不同材料和客户具体需求，可干切，可选购吸尘集尘器；可雾化气冷切割，可配雾化装置；可水冷切割，可配冷却泵系统。采购前客户可根据自己实际需求选择，对有中央集中冷却系统的用户，需提供进出水接口尺寸。

2、另外提供30L无油静音空压机，可供客户选购。

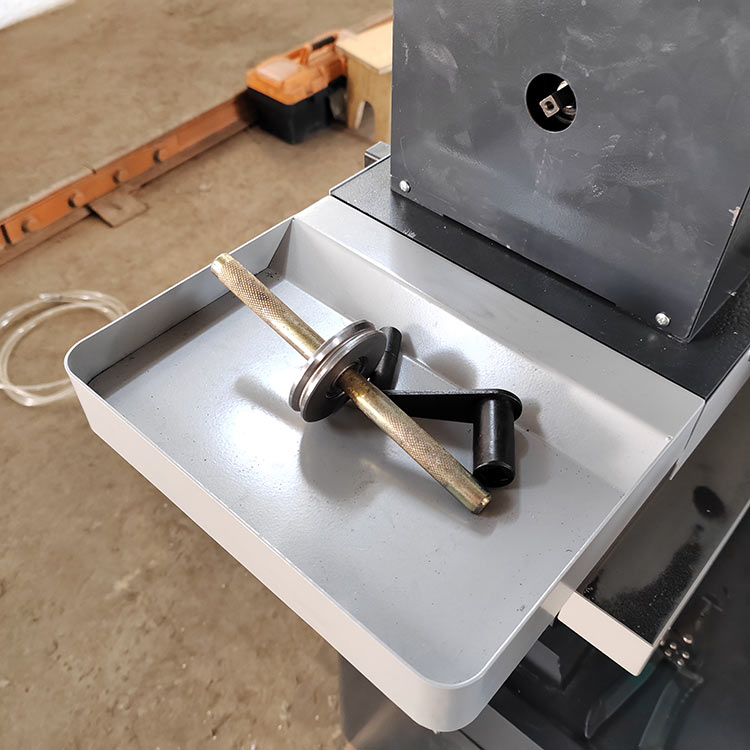

五、工装夹具

提供以下几种夹具，供用户选用。

1、提供一套通用桥架桥板和压板夹具。该套夹具免费提供

2、旋转切割夹具，旋转台有粘贴和卡盘两种，二选一，该夹具收费。

3、摆动切割夹具，该夹具收费。
