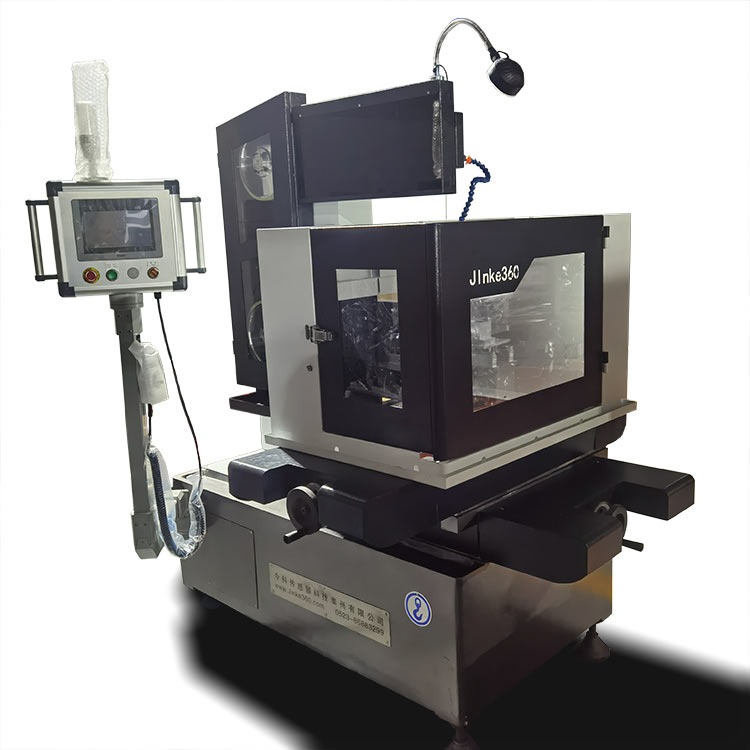

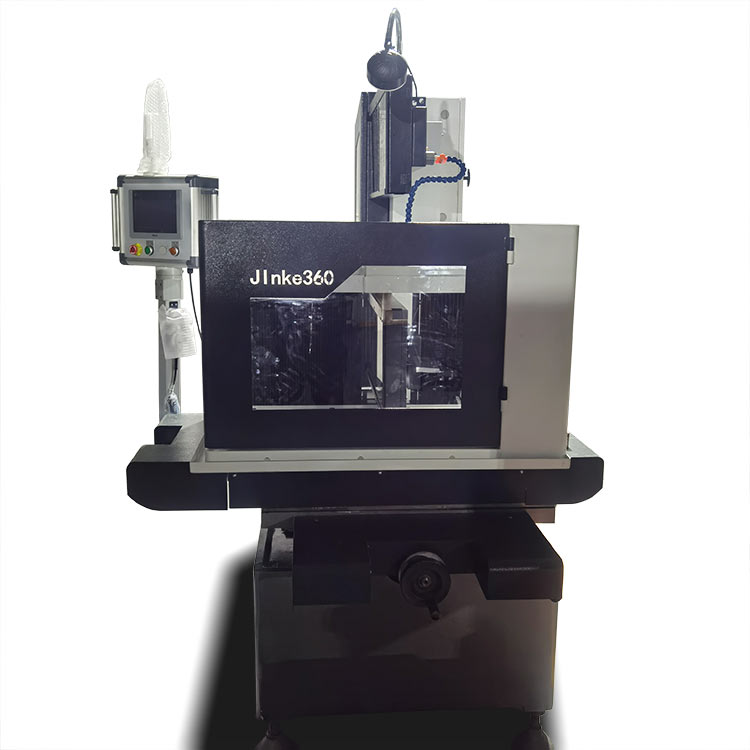

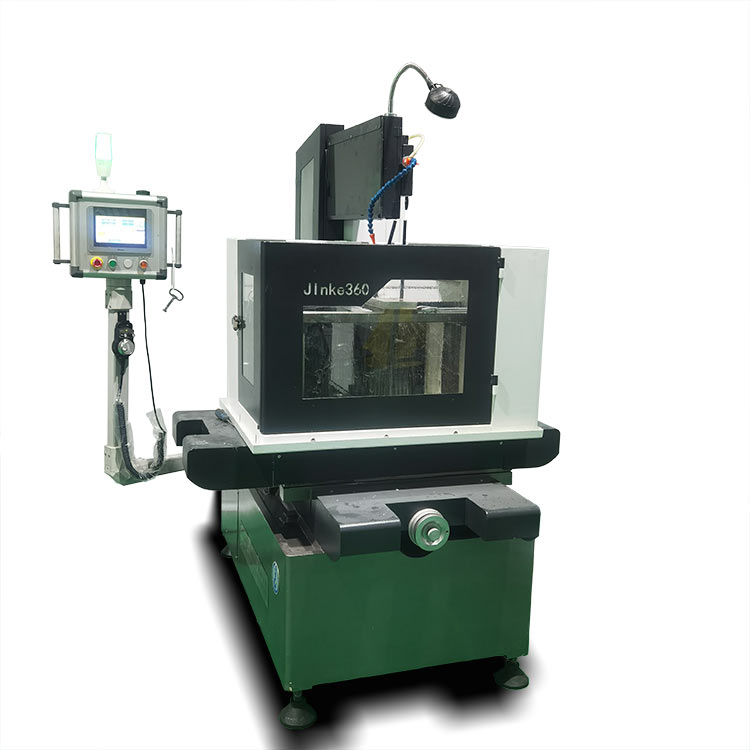

高速切割环线机GKOX35型数控金刚石线切形机

1、 产品概述：

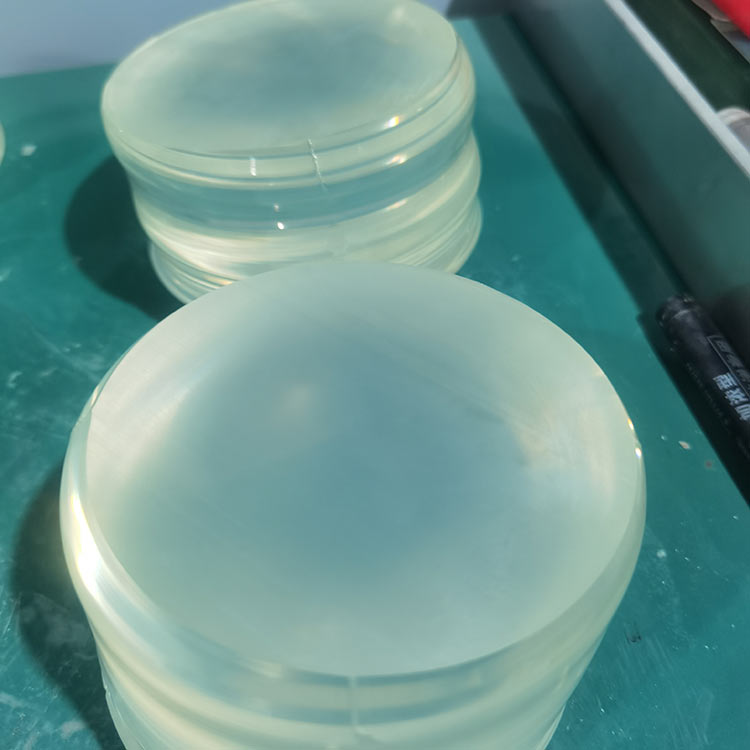

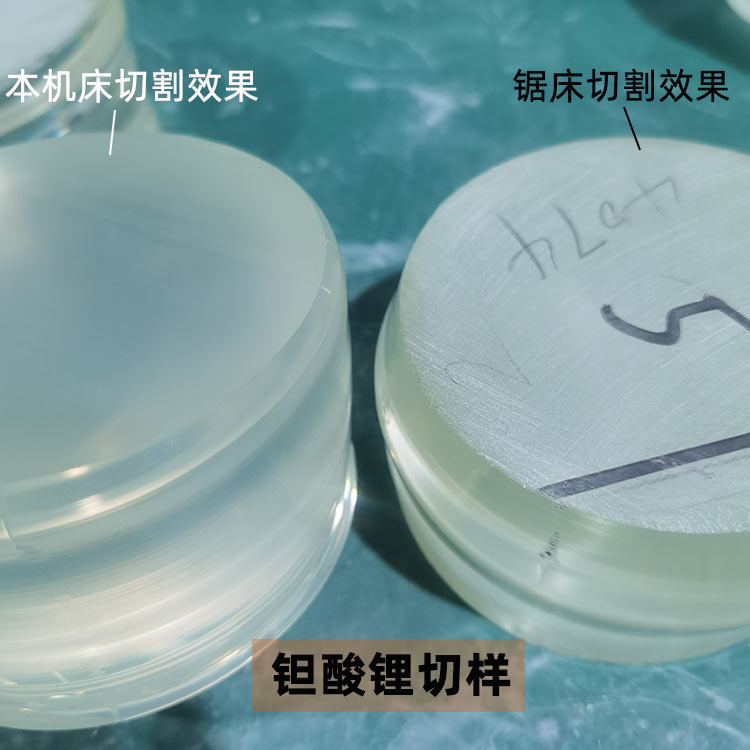

高速切割环线机GKOX35型数控金刚石线切形机，智能切形系统已升级为切片切形系统，用于脆性材料平面异形切割，也可切片。使用特殊的金刚石线做单向循环运动方式高速切割，切割速度是往复结构的5倍以上。相同加工速度下，此款切割机表面质量优于传统往复运动的金刚石线切割机。

此款切割机主要针对350×350mm高100mm的工件切割各种二维图形，本款机器只用于从工件外围进刀，快速切割形状，但不能用于取芯切。

2、 机床的特点：

1）高速切割环线机GKOX35型数控金刚石线切形机的床身、工作台、线架、立柱、主轴电机座等采用高标号低磷、低硫铸铁原料，均进行多次时效处理，降低机器变形系数，保证了切割机长期稳定运行不变形和吸收振动，使整机精度保持性非常好。

2）XY轴采用精密滚珠丝杆，长期使用，保证了切割精度和切割平面度。

3）我公司自主开发的Jinke Cut v智能控制切割系统，简介易懂，针对高速切片，客户可在不到半小时内完全掌握操作；针对平面异形切割，既可以在机器人机界面上绘制切割图，又可以导入CAD生成的图纸。

4）金刚石线速度快，主轴速度高，主轴惯量大。为了保证切割速度和精度，切割时金刚石线的线速度在30m/s-60m/s，主动轮速度在2000-4000PRM范围内。因此，要在大惯量下兼顾主轴转速。导轨全部采用GCr15A优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火硬度在HRC45-58之间，保证导轨的精度及耐磨性。

5）工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平稳、耐磨性强、精度保持性好，使用寿命长。

6）XY托板采用混合步进电机，扭矩大，细分数高，定位精度高。

7）机器人机界面友好，用户操作容易，控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位。）

8）钣金有开放式钣金、半封闭和全封闭式环保钣金，用户可根据自己需求选择。

9）机床预留了吸尘接口，配以客户自己的吸尘装置或选用我们的吸尘器，降低粉尘污染。

10）为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。

3、适用范围

高速切割环线机GKOX35型数控金刚石线切形机用于切割各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石、地球页岩和岩心、建筑材料、保温隔热材料、镀膜玻璃、玉石等，理论上讲，只要硬度小于莫氏硬度7.2的材料均可使用本款金刚石线切割机加工。

4、产品结构

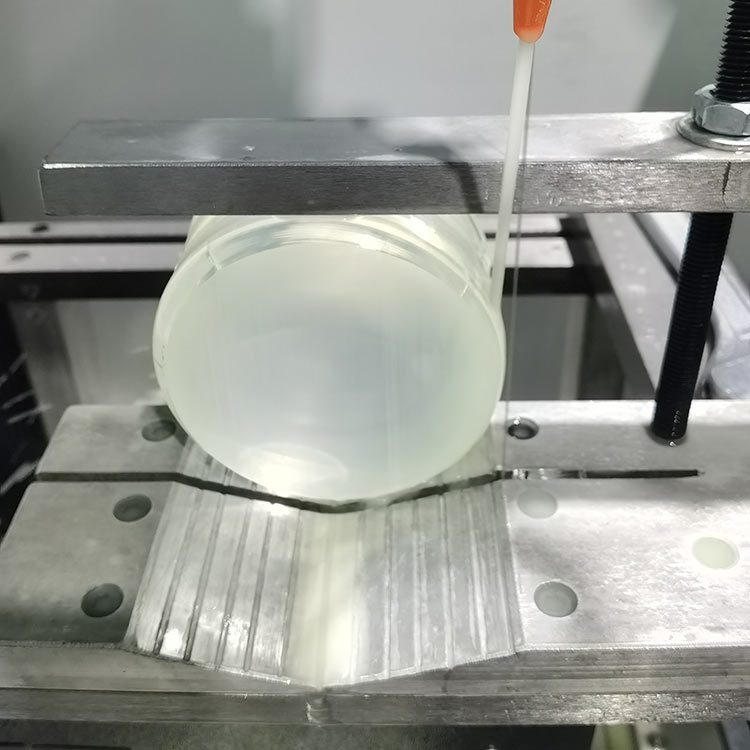

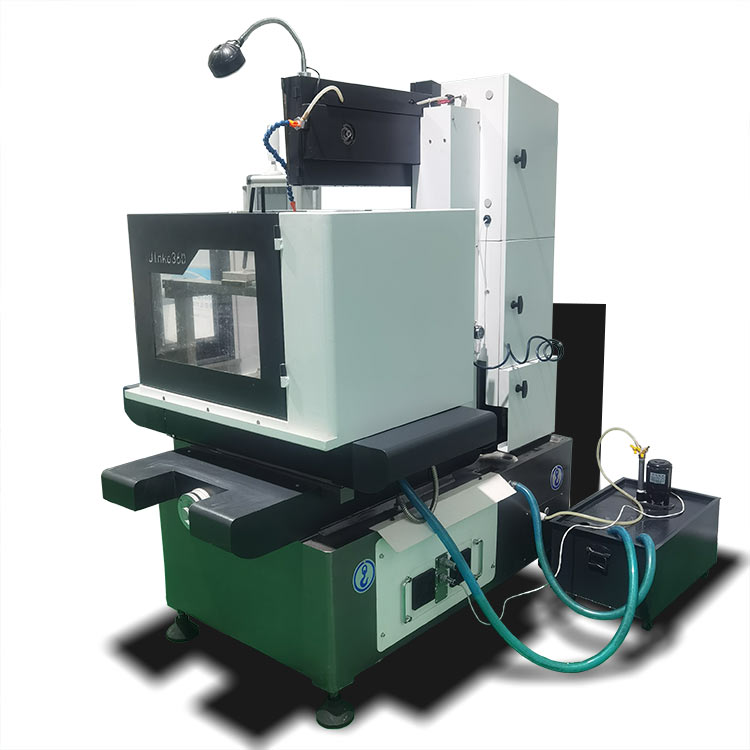

高速切割环线机GKOX35型数控金刚石线切形机为立式结构，采用金刚线单向循环竖向切割，更有利于切削粉末排泄，切割速度快，切割面无明显线痕。针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有水冷却系统），可喷雾切割（雾化冷却系统）。客户可根据自己的材料切割方式选购。

针对切片功能，我们可根据客户需求配备旋转工作台，旋转切割切片。经多年的测试，旋转切割有效保证了切割速度和金刚石线的使用寿命。
