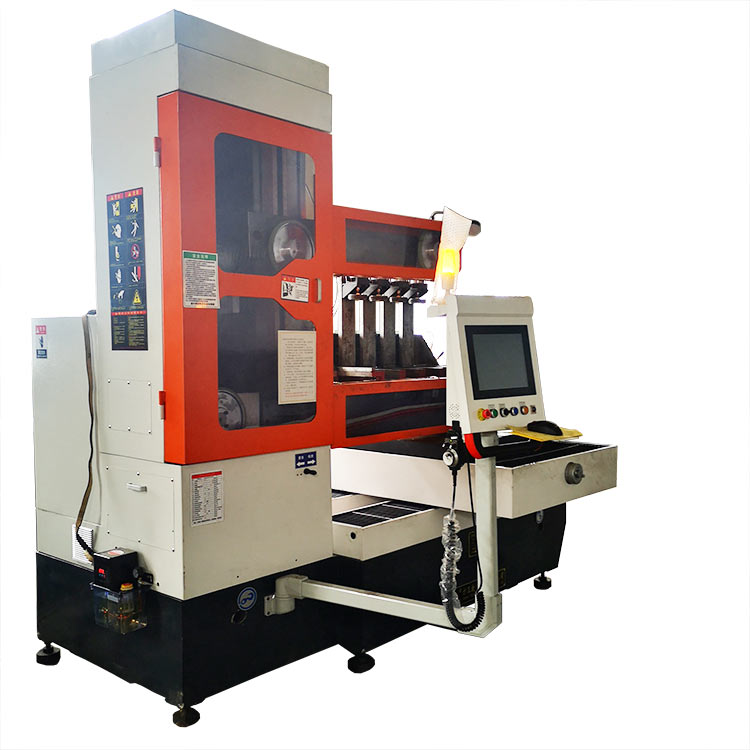

今科GKOX63J环形线金刚石线切割机切片切形机

 产品概述：

今科GKOX63J环形线金刚石线切割机切片切形机，脆性材料异形线切割设备。数控系统为切片切形双系统，采用环形金刚石线单向循环高速切割，实现高精度切割异形、高速切片。满足大多数脆性材料切割异形需求。

1、该设备主要用于莫氏硬度7以内脆性材料异形切割及切片，X轴的有效切割行程600mm，Y轴切割行程800mm，切割厚度500mm。（切割厚度可以根据客户定做，有效切割厚度建议用户根据自己实际情况来定，材料硬度越大切割高度就越低。）

2、双丝杆双伺服驱动，精度高、灵活、方便、简单，即学即会。

3、系统集成石墨、玻璃等切割工艺，可保证切割角度尺寸。

产品特点：

1、本机床采用电镀环形金刚石线切割，上线简单（只需5分钟完成），高速切割、操作简单易学，切割速度、加工精度、光洁度高于往复线走丝结构。

2、 床身、工作台、线架、立柱、主轴电机座等机床主体采用高标号低磷、低硫铸铁原料，均进行多次时效处理，大大降低了机器变形系数，其结构稳定、整机精度保持性非常好。

3、 导轨全部采用GCr15A优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火硬度在HRC45-58之间，保证导轨的精度及耐磨性。

4、系统新增了可添加暂停点，根据切割需要暂停；可以根据需要设置开始点和结束点，同时根据金刚石线切割特点，在切割工艺上做了一些改善，切割效果和精度更好。（注：我们的数控系统会不断地逐步完善，网上有些地方来不及通知大家，请以实际沟通为准。）

5、 工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平稳、耐磨性强、精度保持性好，使用寿命长。

6、 托板采用混合步进电机，扭矩大，细分数高，定位精度高。

7、 控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

8、 为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。

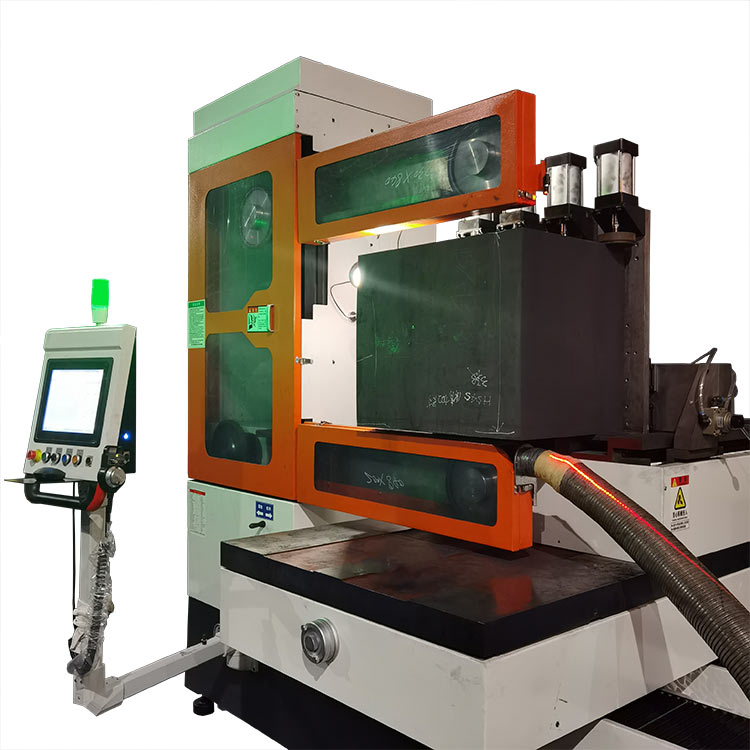

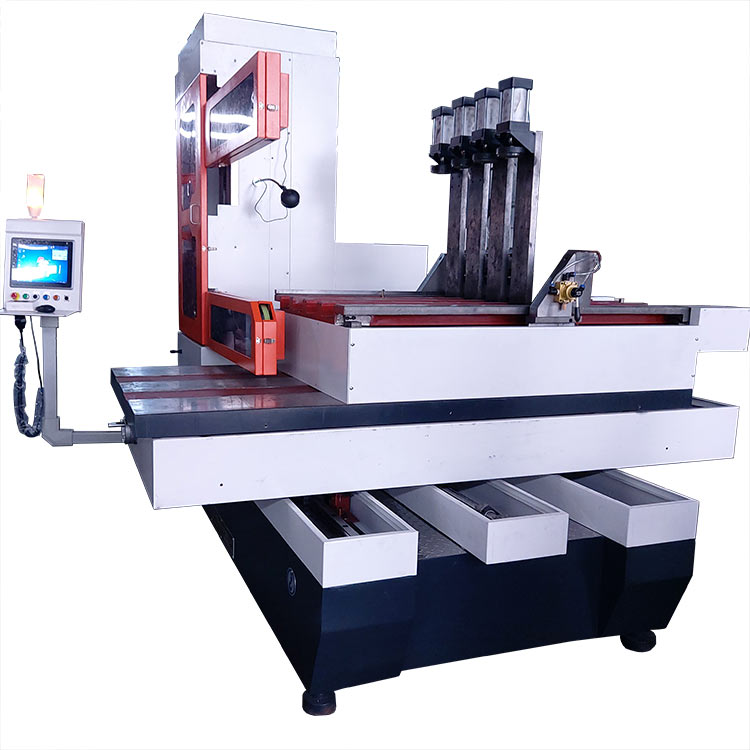

产品结构

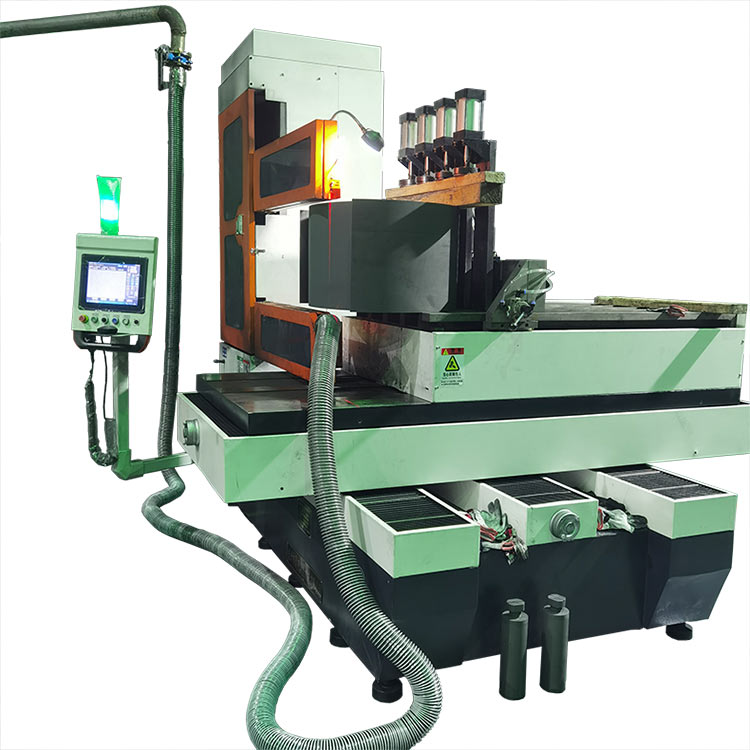

今科GKOX63J环形线金刚石线切割机切片切形机，采用单方向无限循环C形结构，切割线竖向切割，更有利于切削粉末排屑，针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有冷却系统），可喷雾切割（雾化冷却系统）。客户可根据自己的材料切割方式选购。

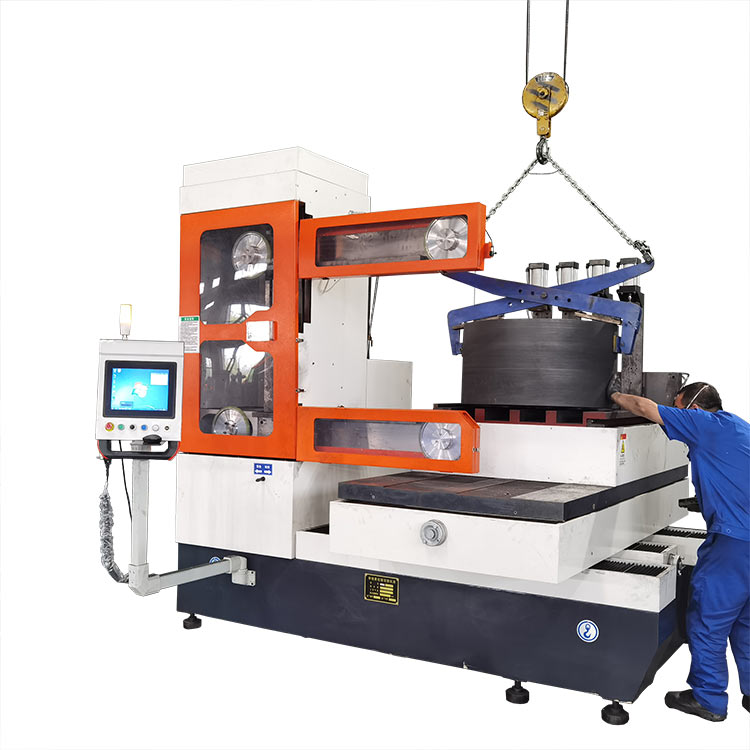

针对切片功能，我们可根据客户需求配备旋转工作台。旋转切割切片高速度、高效率、光洁度好。旋转切割工艺为切割线和材料接触面为点线接触，相比线线接触，有效增大了切削力，从而提高了切割速度，有效加快了切割过程金刚石线的散热（散热速度快，避免金刚石线因高热被延展拉长，提高了金刚线的使用寿命）

适用范围

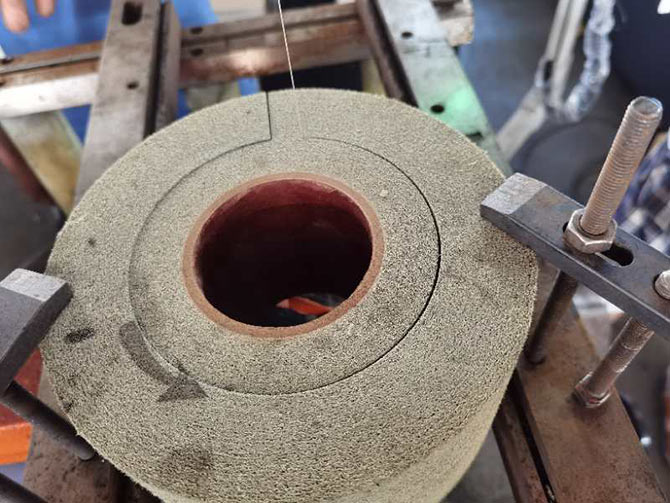

今科GKOX63J环形线金刚石线切割机切片切形机，广泛用于切割各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。

采购说明：

1、 针对不同材料和客户具体需求，可干切，选配吸尘集尘器；可水冷切割，选配冷却泵系统。采购前用户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机，可供客户选择。

可选配件

可选择立柱电动升降功能

可选择配置吸尘器

可选购导轮、金刚线、轴承等消耗品
