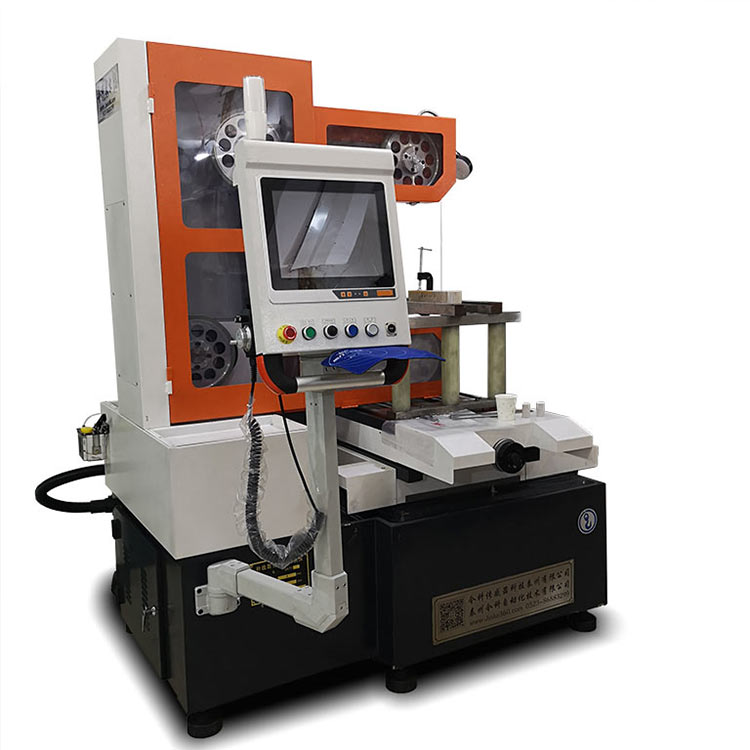

泰州今科GKOX50型数控金刚石线环线异形切割机

设备概述：

GKOX50型数控金刚石线环线切形机，用于脆性材料高速异形切割。

智能切形数控系统已升级为切片切形双系统，既可以进行平面异形切割，也可切片加工。利用电镀环形金刚石线，单向循环运动方式切割，因此切割速度非常快。

由于环形线是闭合的特点，此机床不能用于取芯切割。

产品特点：

1、铸件采用高标号低磷、低硫铸铁原料，床身、工作台、线架、立柱、主轴电机座等均进行多次时效处理，大大降低了机器变形系数，使其结构稳定、整机精度保持性非常好。

2、我公司开发的金刚石线切片切形集成系统，新增了可添加暂停点，根据切割需要暂停；可以根据需要设置开始点和结束点，同时根据金刚石线切割特点，在切割工艺上做了很大改善，切割效果和精度更好。

3、本机床采用进口钢线做母线、编制而成环形线，上线简单（只需5分钟搞定），高速切割、震动小、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高，光洁度高于往复线结构等特点。

4、导轨全部采用GCr15A优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火硬度在HRC45-58之间，保证导轨的精度及耐磨性。

5、工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平稳、耐磨性强、精度保持性好，使用寿命长。

6、托板采用混合步进电机，扭矩大，细分数高，定位精度高。

7、控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

8、为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。

工作原理

本机床是切割线采用环形线，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动，因为环形线的特点，驱动金刚线的主动轮伺服电机不需要换向，速度可以达到3000-4000rpm，因此切个端线速度可以达到30-50m/s,对材料产生高速磨削。机械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合客户需求的专用切割系统。新升级的机器，集成了切形切片两种模式，高精度切形，高速切片。

适用范围

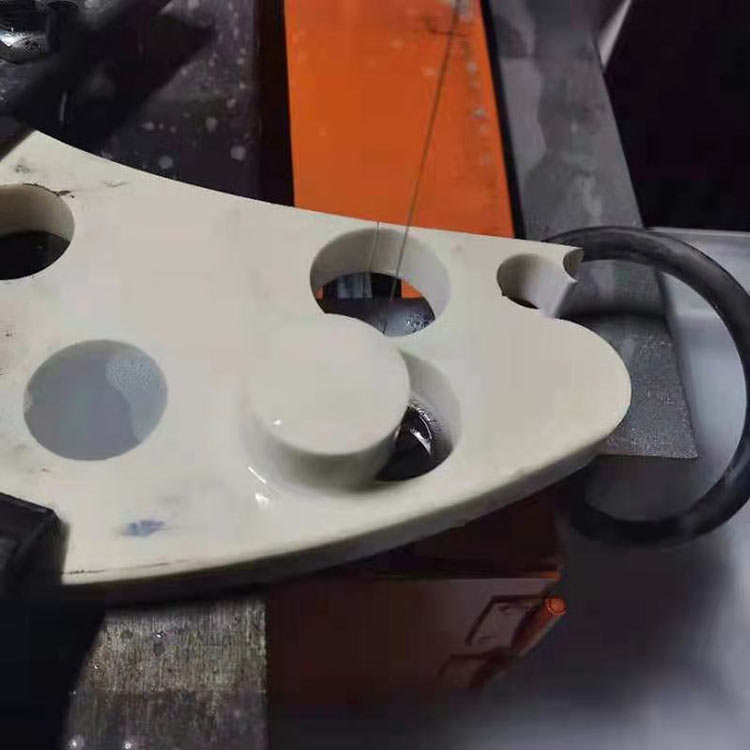

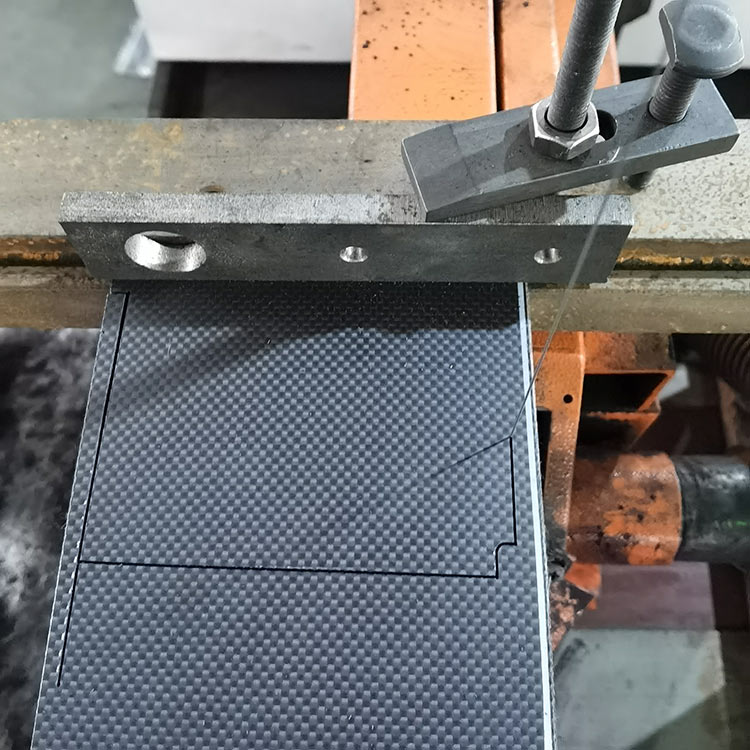

各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。

 产品结构

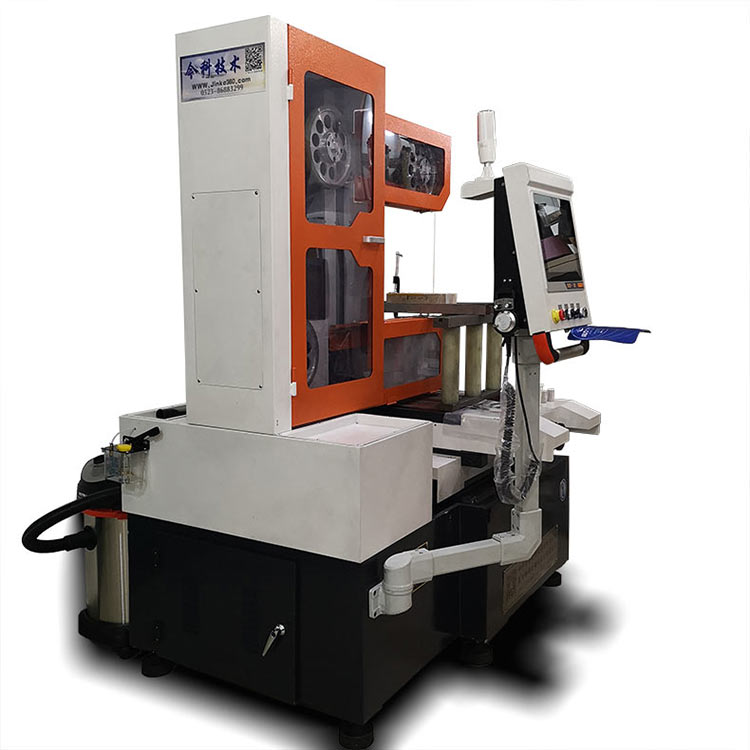

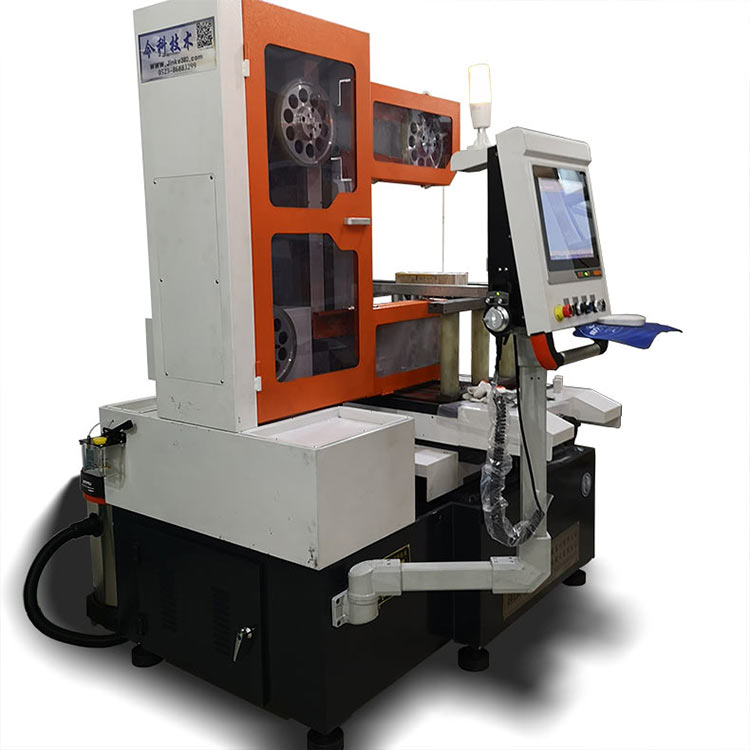

本机为立式结构，切割线竖向切割，有利于切削粉末排泄。针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有冷却系统），可喷雾切割（雾化冷却系统）。

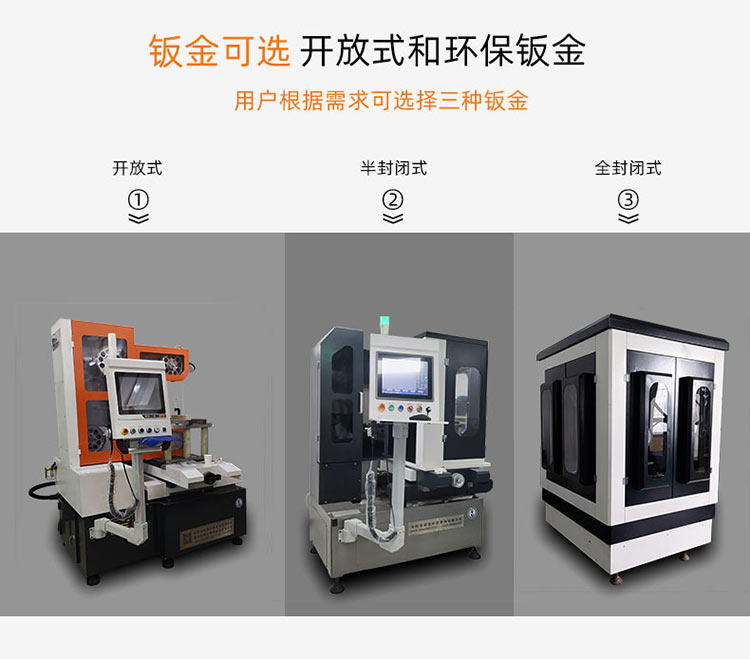

钣金有开放式钣金、半封闭和全封闭式环保钣金，用户可根据自己对环境整洁需求选择。

针对切片功能，我们可根据客户需求配备旋转工作台，旋转切割切片，旋转切割保证了切割线和材料接触面为点线接触，相比线线接触，有效提高了切割速度，有效加速了切割过程金刚线的散热（散热的速度加快，缩短了金刚石线的变形速度，提高了金刚线的使用寿命）

采购说明：

1、 针对不同材料和客户具体需求，可干切，可选配吸尘集尘器；可雾化气冷切割，可配雾化装置；可水冷切割，可配冷却泵系统。采购前客户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机，可供客户选择。
