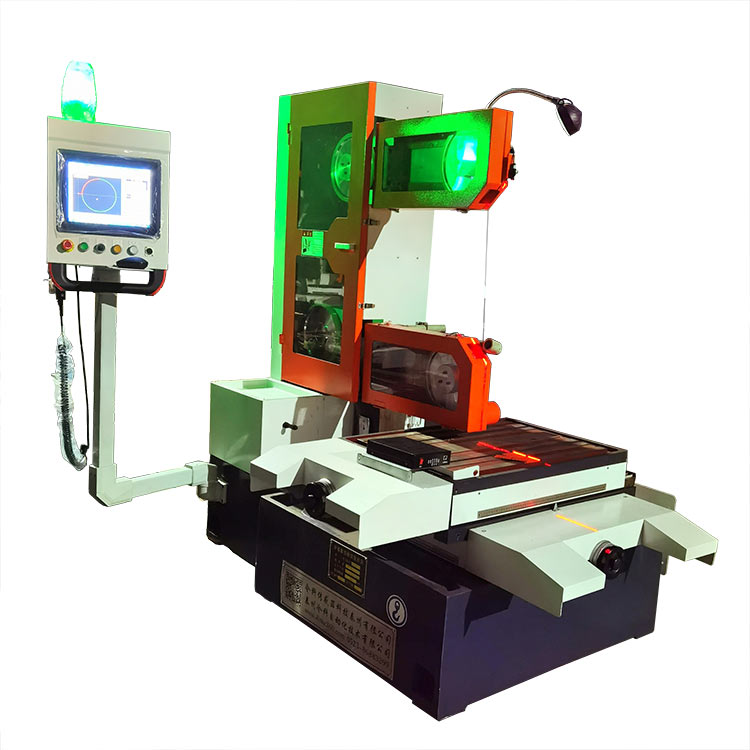

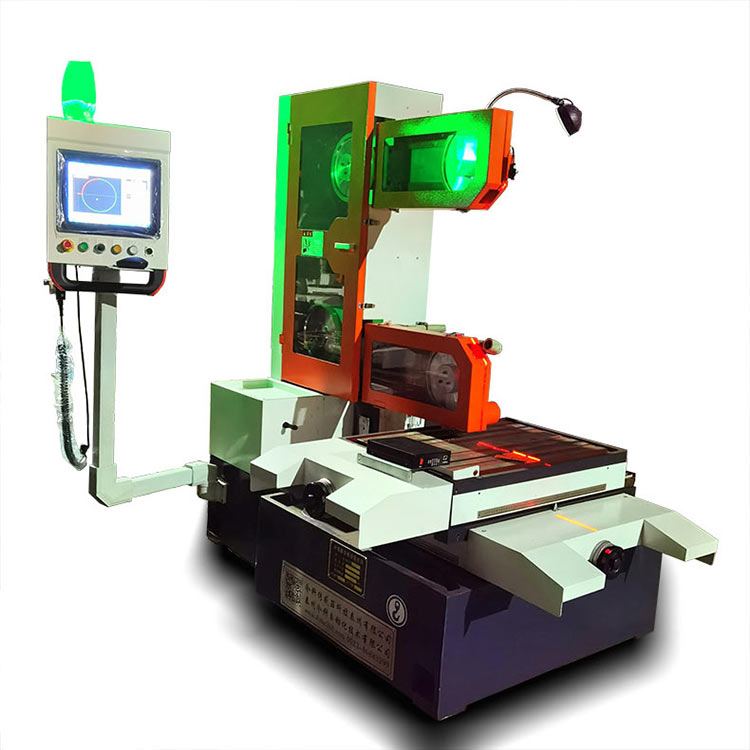

高速异形切割环线机GKOX40型数控金刚石线切形机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
高速切割环线机GKOX40型数控金刚石线切形机,智能切形系统已升级为切片切形系统,用于脆性材料平面异形切割,也可切片。利用电镀环形金刚石线,单向循环运动方式切割。
咨询热线:
订购流程:

1、 产品概述

高速切割环线机GKOX40型数控金刚石线切形机,智能切形系统已升级为切片切形系统,用于脆性材料平面异形切割,也可切片。利用电镀环形金刚石线,单向循环运动方式切割。

此款切割机主要针对400×500mm高300mm的工件切割各种二维图形,本款机器只用于从工件外围进刀,快速切割形状,但不能用于取芯切(注:需要取芯切,可选择我公司往复循环走丝结构切形机)。

高速异形切割环线机GKOX40型数控金刚石线切形机,切片切形一体机


2、产品特点

1)机器的稳定性好,保证了切割机长期稳定运行不变形和吸收振动。本机器的床身、工作台、线架、立柱、主轴电机座等采用高标号低磷、低硫铸铁原料,均进行多次时效处理,降低机器变形系数,使其结构稳定、整机精度保持性非常好。使机器长期运行金刚石线能保持在一个平面,避免高速运转下,金刚石线晃动产生机械拉伸、扭曲等不可控因素,不降低金刚石线使用寿命和工件的加工质量。XY轴采用精密滚珠丝杆,长期使用,保证了切割精度和切割平面度。

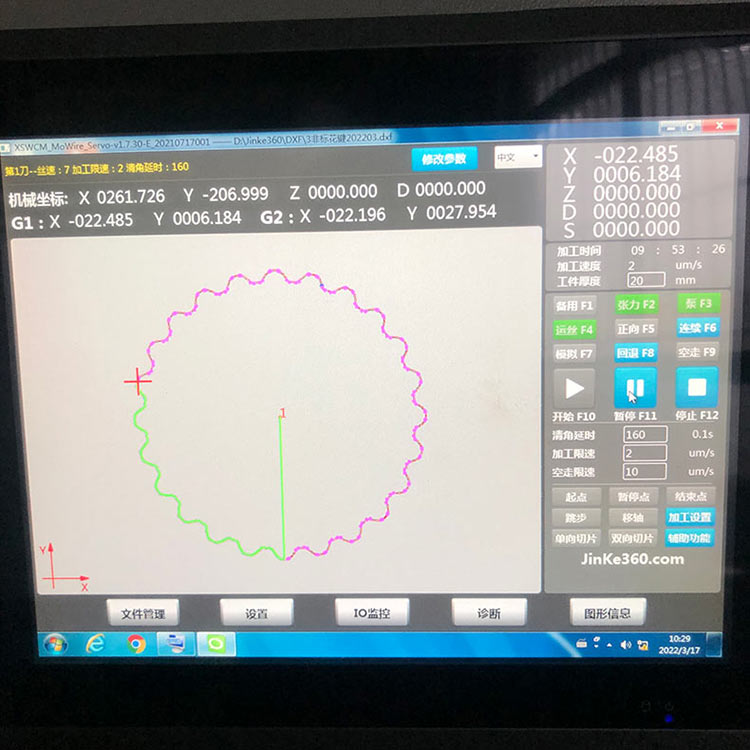

2)金刚石线智能数控切割系统,我公司自主开发的Jinke Cut v控制系统,简介易懂,针对高速切片,客户可在不到半小时内完全掌握操作;针对平面异形切割,既可以在机器人机界面上绘制切割图,又可以导入CAD生成的图纸。

3)金刚石线速度快,主轴速度高,主轴惯量大。为了保证切割速度和精度,切割时金刚石线的线速度在30m/s-50m/s,主动轮速度在2000-4000PRM范围内。因此,要在大惯量下兼顾主轴转速。导轨全部采用GCr15A优质轴承钢,经过多道严密热处理工序,组织结构稳定,淬火硬度在HRC45-58之间,保证导轨的精度及耐磨性。

4)工作台托板采用知名厂家生产制造高精密滚珠丝杆,摩擦力小,精度高、运行平稳、耐磨性强、精度保持性好,使用寿命长。

5)XY托板采用混合步进电机,扭矩大,细分数高,定位精度高。

6)机器人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位。)

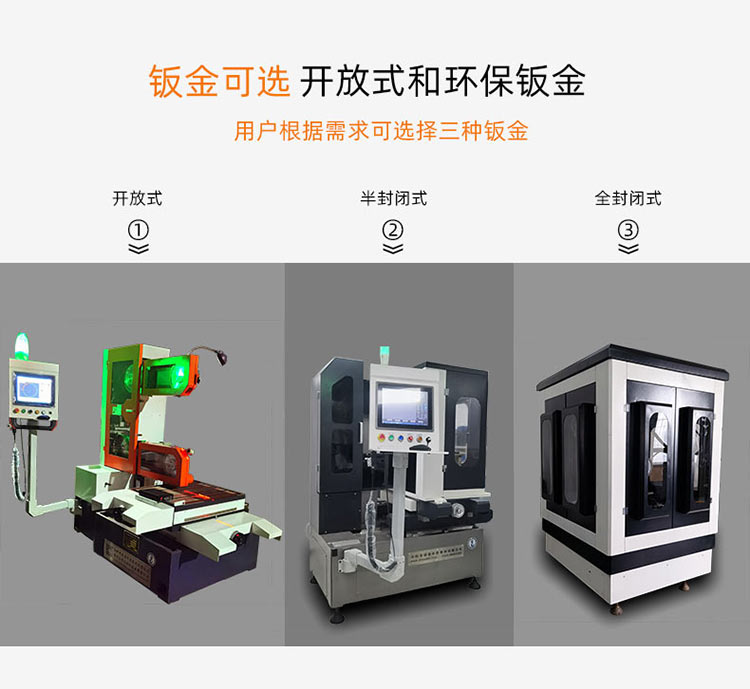

7)钣金有开放式钣金、半封闭和全封闭式环保钣金,用户可根据自己需求选择。

8)机床预留了吸尘接口,配以客户自己的吸尘装置或选用我们的吸尘器,降低粉尘污染。

9)为了确保设备的高精度稳定性,我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测,保证了设备高精度使用的可靠性和寿命。



3、适用范围

各种导电、半导电和不导电的脆性材料,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石、地球页岩和岩心、建筑材料、保温隔热材料、镀膜玻璃、玉石等,理论上讲,只要硬度小于莫氏硬度7.2的材料均可使用本款金刚石线切割机加工。



4、产品结构

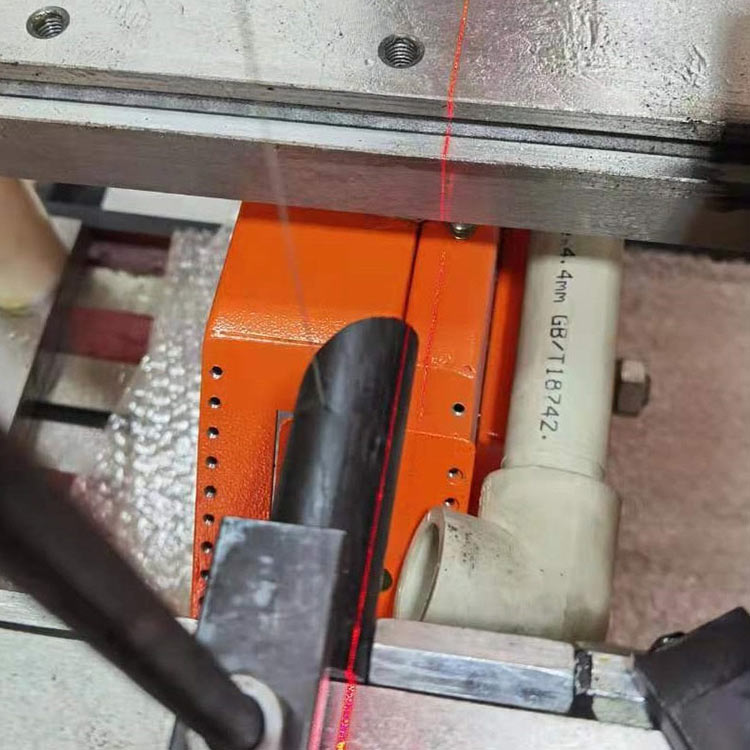

机床为立式结构,采用金刚线单向循环竖向切割,更有利于切削粉末排泄,切割速度快,切割面无明显线痕。针对不同材料,可干切(配备吸尘集尘器),可加冷却液切割(有水冷却系统),可喷雾切割(雾化冷却系统)。客户可根据自己的材料切割方式选购。

针对切片功能,我们可根据客户需求配备旋转工作台,旋转切割切片。经多年的有效测试,旋转切割保证了切割速度和金刚石线的使用寿命。


名称

参数

型号

GKOX40

机器尺寸(长*宽*高)mm

1690*1300*1700

主机净重 kg

1200

承重 kg

100

XY 工作台尺寸 mm

450*550

XY 工作台行程 mm

400*500

切形有效行程 mm

400*450

导轮中心距 mm

500

有效切割厚度 mm

300

X 轴滚珠丝杆螺距 mm

4

Y 轴滚珠丝杆螺距 mm

4

X 轴电机额定扭矩 N.m

4.5

Y 轴电机额定扭矩 N.m

4.5

XY 定位精度 mm

0.008

XY 重复定位精度 mm

0.005

张力范围 N

90-120

导线轮直径 mm

100

导线轮槽数 Cn

V 形 4 槽

金刚线直径 mm

0.5\0.65\0.8

金刚石线速度 m/s

53

金刚石线长度 mm

3560

XY快速进给速度 mm/s

0.001~20

切形进给速度 mm/S

0.001-3mm/s

切片进给速度 mm/s

0.001~10mm/s

切割尺寸(长**高)mm

400*450*300

供电电源

AC220V/50HZ

整机满负荷功率

1.5KW

注意:针对切形,有效切割高度需根据实际切割的材料而定。不同材料,不同密度,不同硬度,对切形影响很大。(实际切割过程中,XY轴行程减去夹具和线架的尺寸,才是有效切割尺寸)


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

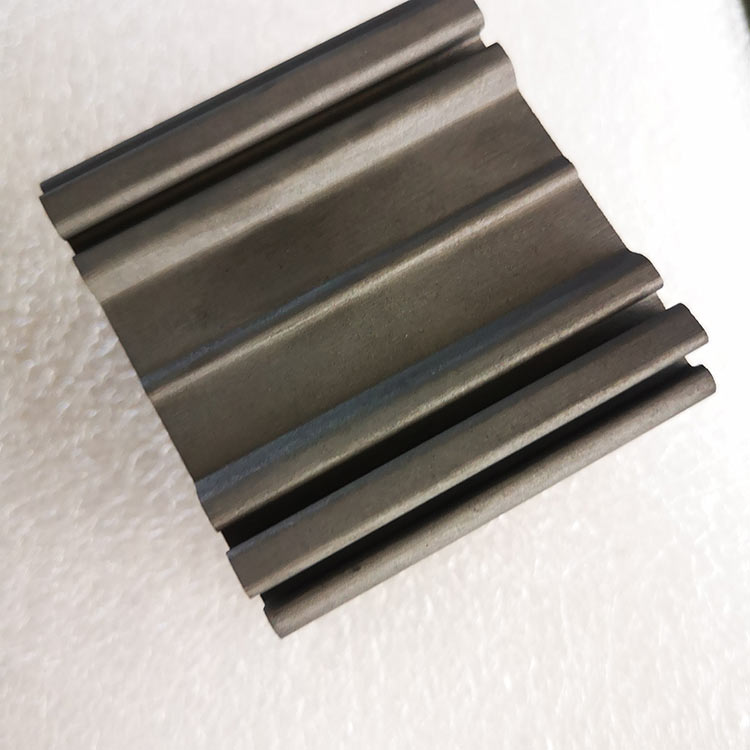

19分钟切样效果

19分钟切样效果

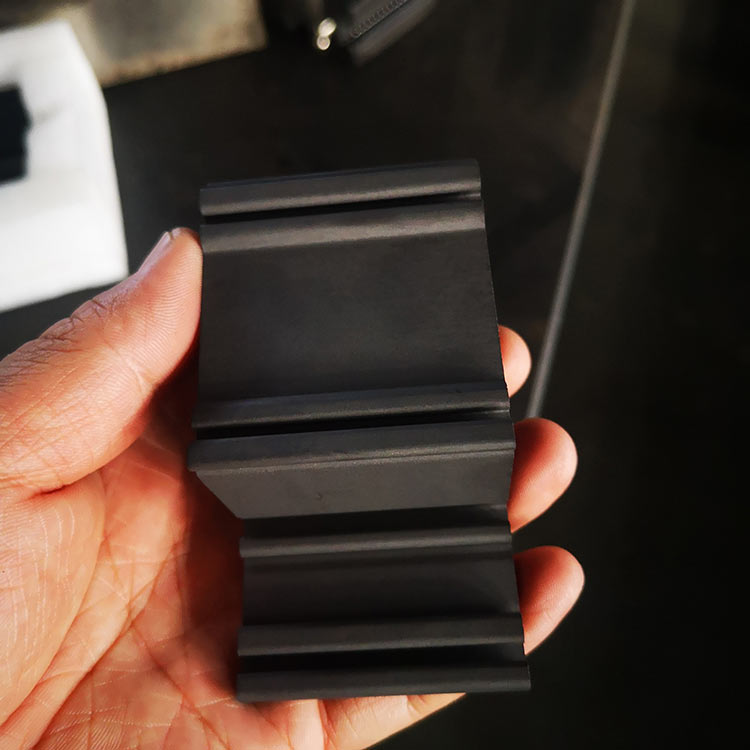

20分钟切样效果

20分钟切样效果

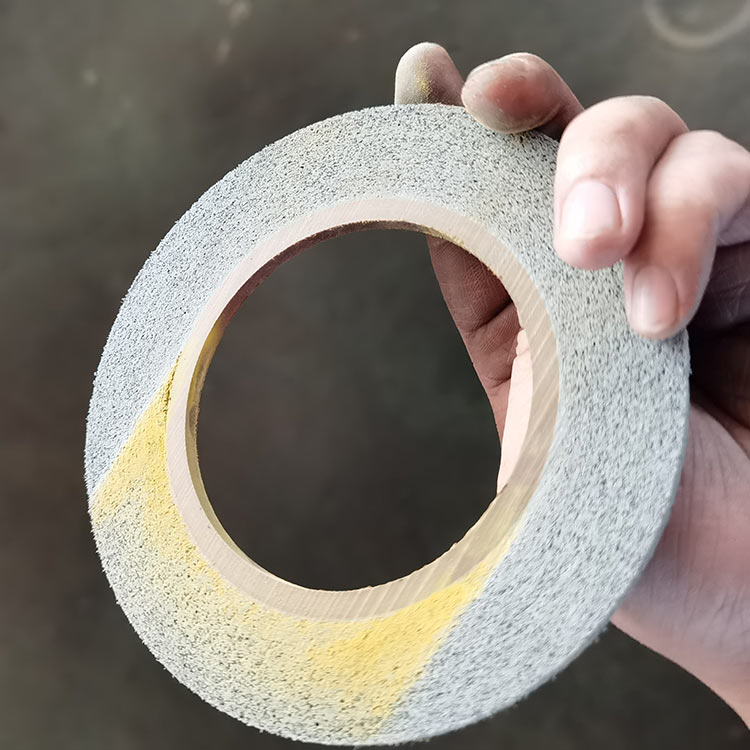

金刚砂研磨轮片切样
