优质国产金刚石线切片切形机GKSCX40

1、 产品概述：

GKSCX40型数控金刚石线切片切形机是一款短线单线往复循环走丝线切割机，广泛用于各类脆性材料切形状和切片。该机床为立式结构，配有我公司开发的控制系统，该款机床从操作性和稳定性都获得了市场的认可。

本机床具有自动上丝、异形切割、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高、可取芯切等特点。

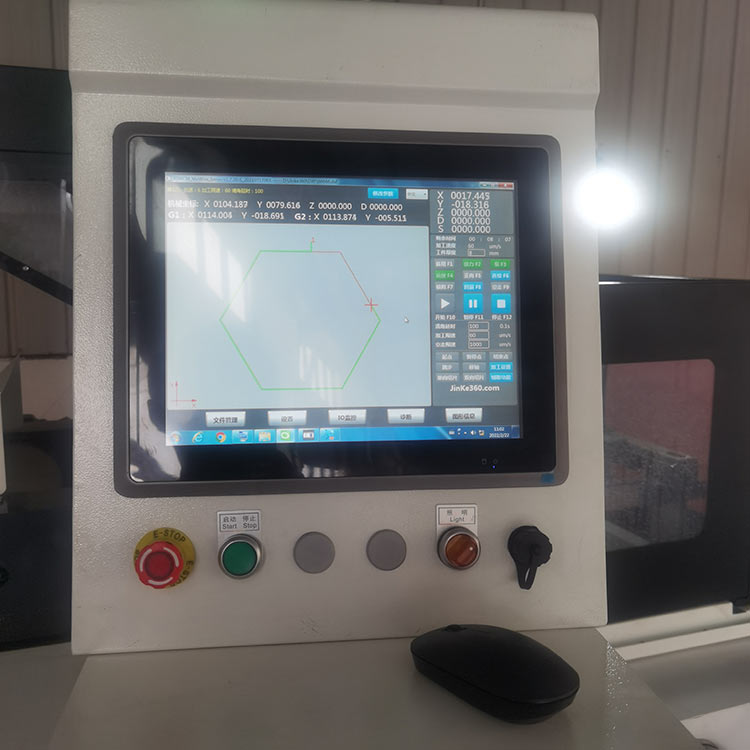

该设备人机界面友好，用户操作容易，控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断 XY 托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为 0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

2、机床特点：

1）、 铸件采用高标号低磷、低硫铸铁原料，床身、工作台、线架、立柱、主轴电机座等 均进行二次人工时效及自然时效处理，大大降低了机器变形系数，使其结构稳定、 整机精度保持性非常好。

2）、 导轨全部采用 GCr15A 优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火 硬度在 HRC45-58 之间，保证导轨的精度及耐磨性。

3）、 工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平 稳、耐磨性强、精度保持性好，使用寿命长。

4）、 XY 托板采用混合步进电机，扭矩大，细分数高，定位精度高。

5）、 为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪 对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。

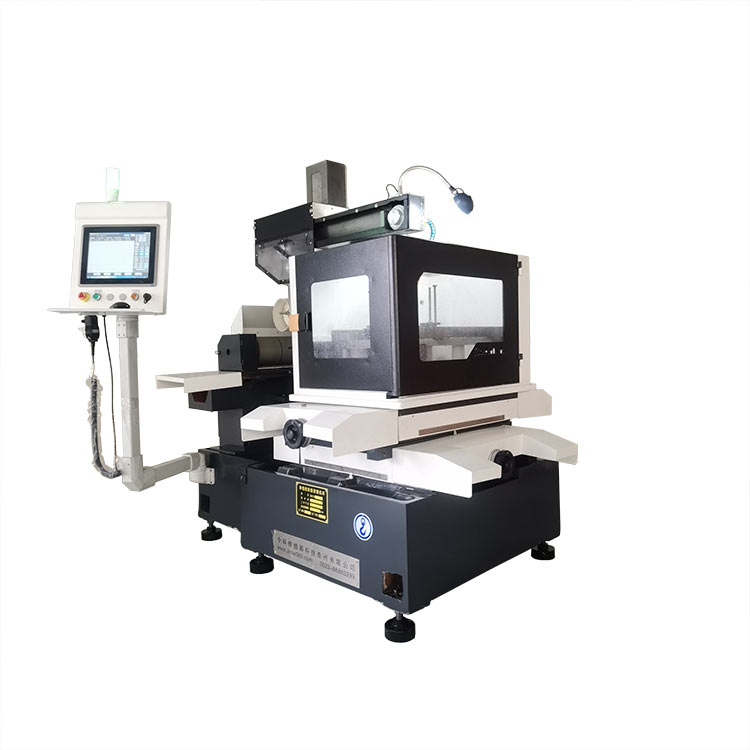

GKSCX40型数控金刚石线切片切形机

3、工作原理

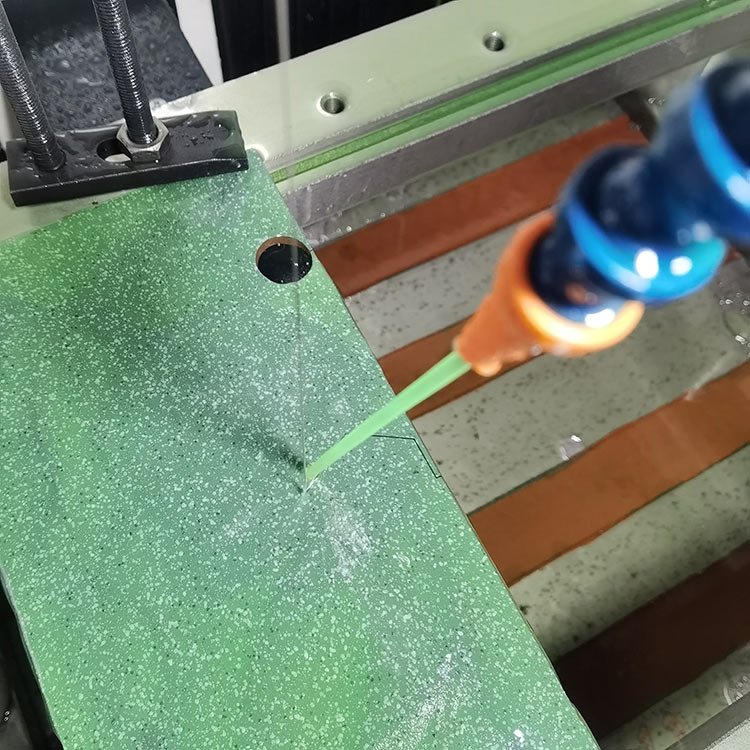

本机床是单丝筒单线切割机，它由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动，从线筒出发，经过导线轮，再通过加工区与工件产生磨削，再经过导线轮回到线筒，往复循环运动，达到切割加工的目的。加工方式为机械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于线的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合客户需求的专用切割系统。数控系统每年会不间断升级，切割系统集成了切形切片两种模式，高精度切形，高速切片。

4、适用范围

各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。

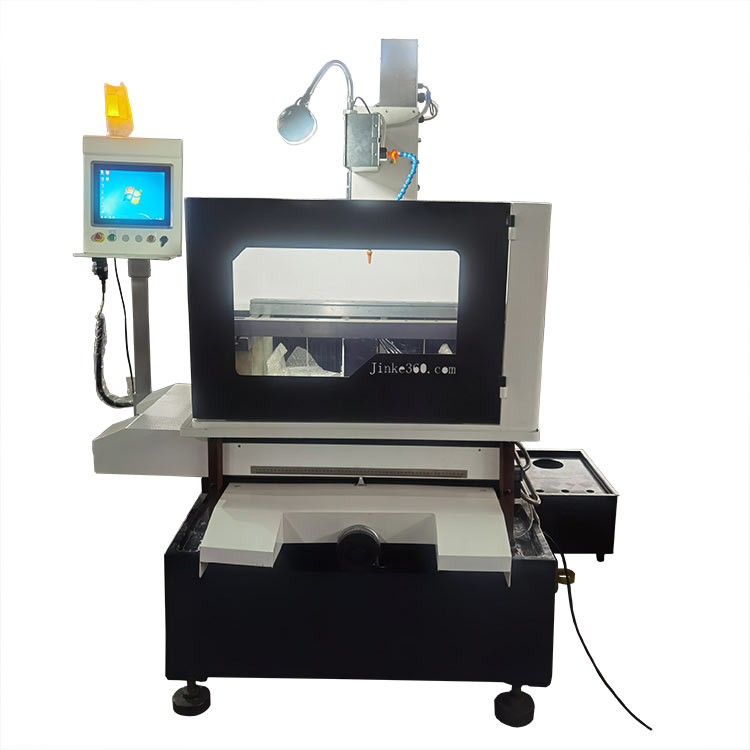

GKSCX40型数控金刚石线切片切形机

5、产品结构

采用单辊筒往复线C形结构，切割线竖向切割，更有利于切削粉末排泄，针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有水冷却系统），可喷雾切割（雾化冷却系统）。客户可根据自己的材料切割方式选购。

针对切片功能，我们可根据客户需求配备旋转工作台，旋转切割切片。经多年的有效测试，旋转切割保证了切割速度和金刚石线的使用寿命。
