今科GKOX30环形金刚石线切片切形机

1、设备概述：

GKOX30型精密数控环线金刚石线切片切形机器，专为脆性材料异形切割而生。该机型搭载了我公司升级的金刚石线切片切形系统，具备快速切片、高精度切形的功能。系统新增了可添加暂停点，根据切割需要暂停；可以根据需要设置开始点和结束点，同时根据金刚石线切割特点，在切割工艺上做了很大改善，切割效果和精度更好。

GKOX型系列的金刚石线切割机主要用于脆性材料，如石英、单晶硅、未烧结碳化硅、方解石、石墨、页岩等切片和异形切割。

本机床采用进口钢线做母线编制而成的环形线，电镀金刚石颗粒或微粉，上线简单（只需5分钟搞定）。本机具有高速切割、震动小、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高，光洁度高于往复线结构等特点。

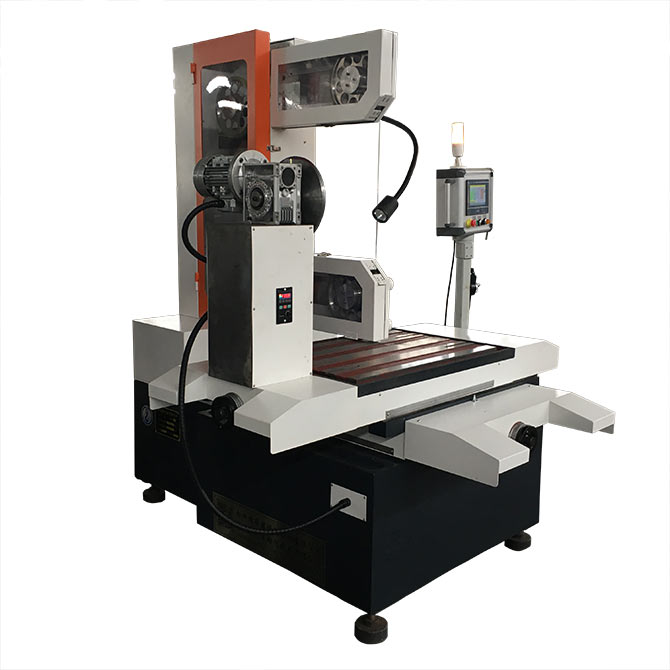

图1：C型环形切片机器-高速旋转切片

2、工作原理

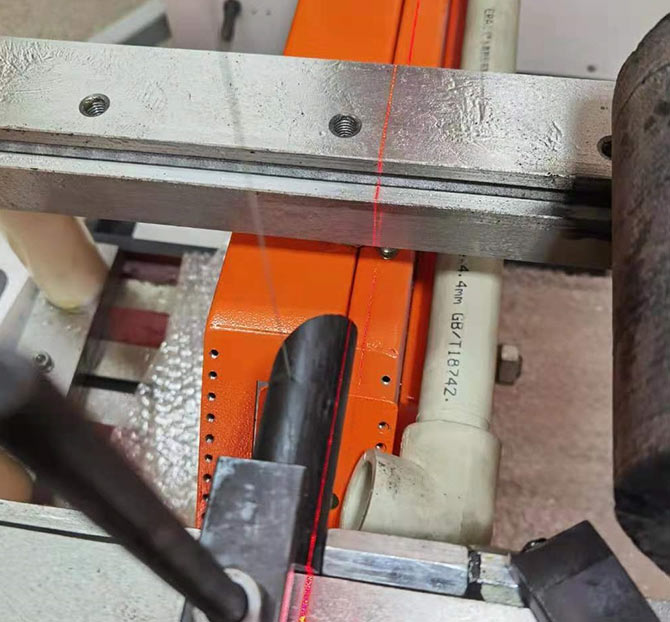

本机床是切割线采用环形线，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动做单向无限循环运动。根据环形线的特点，驱动金刚线的主动轮伺服电机不需要换向，速度可以达到3000-4000rpm，因此切割端的线速度可以达到30-50m/s,对材料进行高速磨削。机械磨削加工，属于物理加工方式，要求被加工件材料是容易掉屑的脆性材料。由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合客户需求的专用切割系统。系统V2021款及以后新升级的机器，集成了切形切片两种模式，可以完成高精度切形以及高速切片。

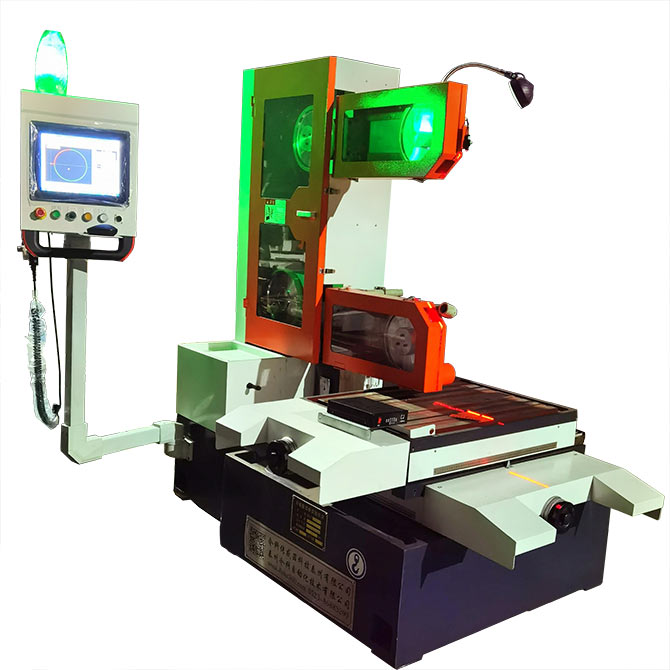

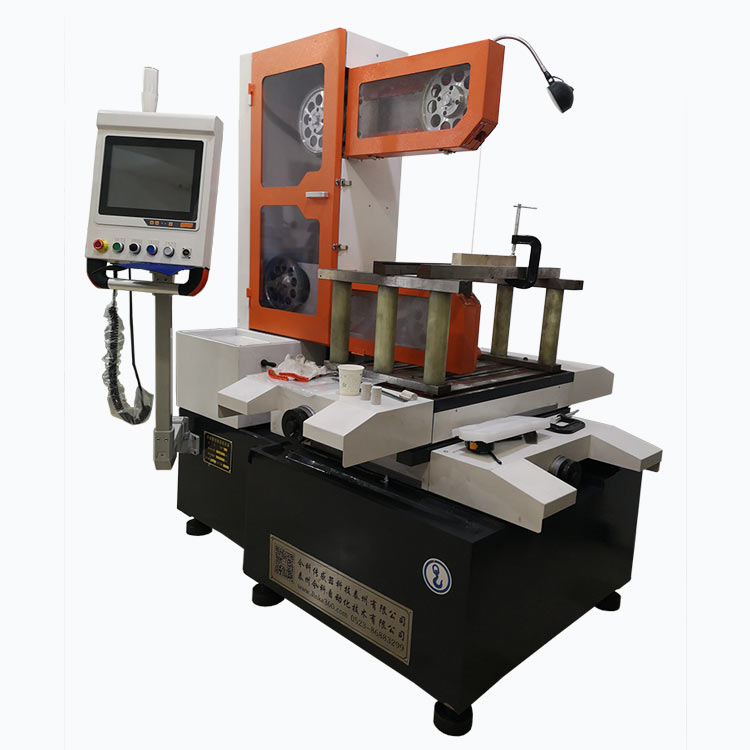

图2：C型环形切形机器 - 开放式平面异形切形机器，可导入CAD图纸

3、适用范围

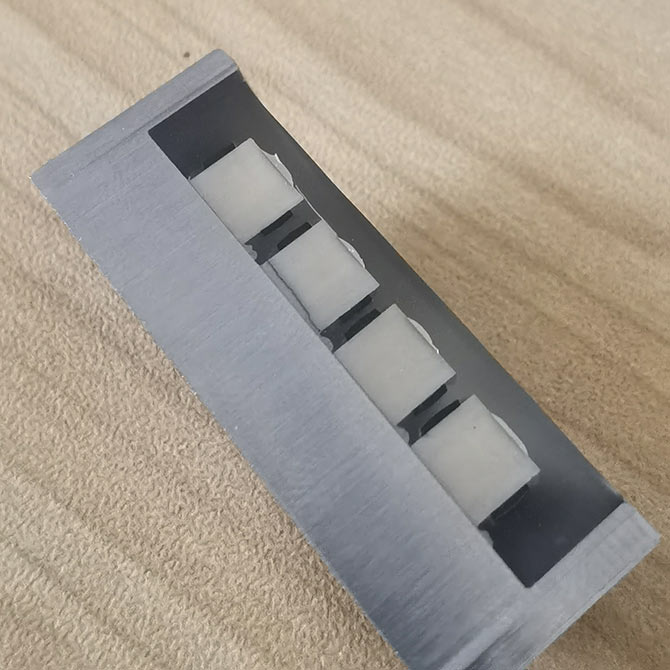

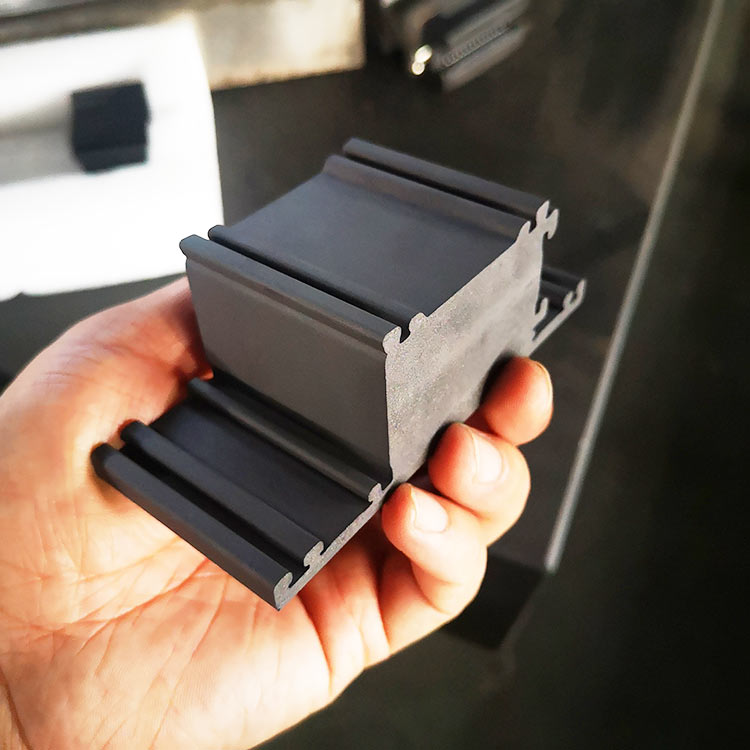

各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工，但由于环形线的长度限制，更适用于切割莫氏硬度7.2及以下的脆性材料。

4、产品结构

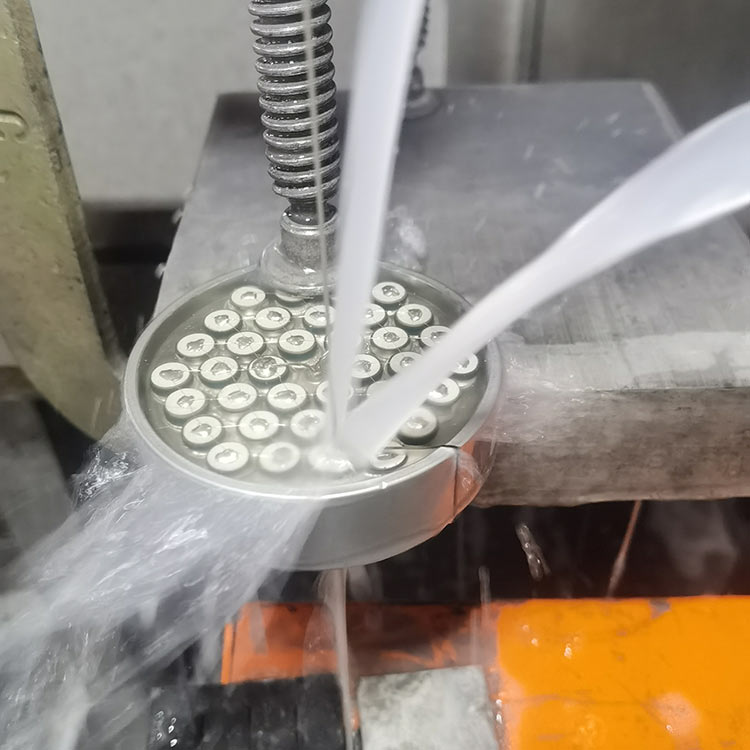

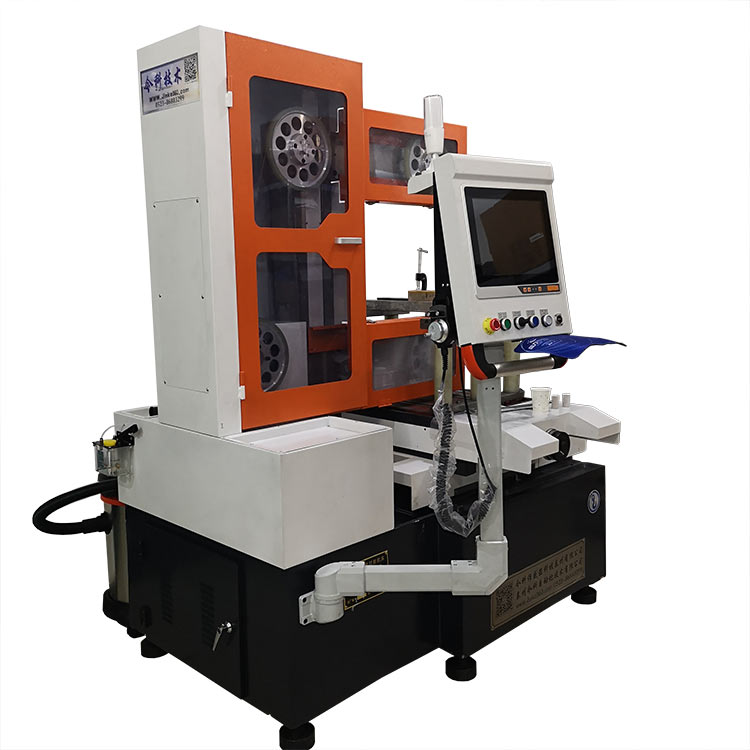

采用C形立柱结构，环形切割线竖向切割，更有利于切削粉末排泄，针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（选配冷却系统），可喷雾切割（选配雾化冷却系统）。用户可根据自己的材料具体情况选购切割方式。

针对切片功能，我们可根据用户需求配备旋转工作台，旋转360°方式进行切片，保证了切割速度和切割精度，同时延长了金刚石线使用寿命。旋转切割工艺为切割线和工件的接触面为点线接触，相比直切工艺的线线接触，有效提高了切割速度，加快切割过程中金刚线的散热速度（散热的加快，避免金刚石线因高热被延展拉长，提高了金刚线的使用寿命）

产品特点：

1、 铸件采用高标号低磷、低硫铸铁原料，床身、工作台、线架、立柱、主轴电机座等均进行二次人工时效及自然时效处理，大大降低了机器变形系数，使其结构稳定、整机精度保持性非常好。

2、 导轨全部采用GCr15A优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火硬度在HRC45-58之间，保证导轨的精度及耐磨性。

3、 工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平稳、耐磨性强、精度保持性好，使用寿命长。

4、 托板采用混合步进电机，扭矩大，细分数高，定位精度高。

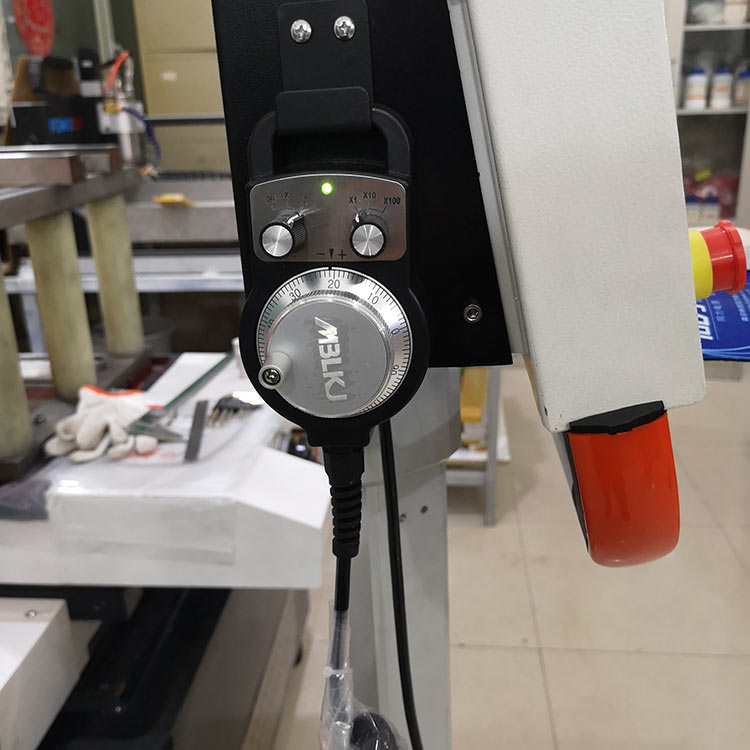

5、 控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

6、 为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。
