今科GKH200P1金刚线切片机高精度卧式金刚石线切割机

1、 设备概述：

今科GKH200P1金刚线切片机高精度卧式金刚石线切割机属于单线切割机，适合用于脆硬性材料切片，如石英、单晶硅、碳化硅等。对于较脆的材料，落料更安全。该型号产品是我公司自主研发的小龙门结构，采用高精度传感器配合优异的控制器实现高速闭环控制。人机接近度好，易操作。利用金刚石线的柔性特点，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料，如方解石冰洲石、碳化硅莫桑石等。

该设备人机界面友好，用户操作容易，控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

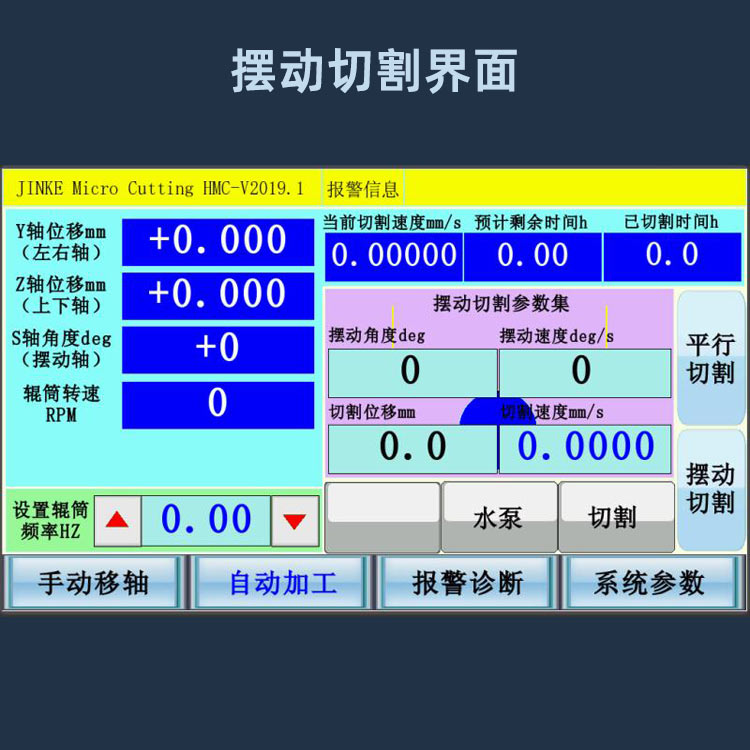

今科GKH200P1金刚线切片机高精度卧式金刚石线切割机，专为高精度切割脆性材料而生。切割尺寸（长宽高）200*250*200mm。本机器利用金刚石线以设定的速度做往复循环走线，系统内置平行切割、摆动切割两种模式，用户可根据自己的材料方便选择。平行切割的方式是金刚线和材料接触面积为线线接触，接触面积大，切割阻力大，容易崩边，光洁度差，切割速度慢；摆动切割克服了平行切割的缺点，摆动切割方式是金刚线和材料为点线接触，切割线与材料的接触面积小，切割阻力小切削力增大，摆动切割的方式为切割的同时又对切过面进行修磨，光洁度良好，速度也比平行切割速度快。

2、机床特点：

1)、设备采用卧式结构，切割、落料更安全。

2)、本设备床身主体部件采用传统铸铁浇铸，与钢结构相比增加了机床的稳定性。

3)、拖板由精密滚珠丝杆传动，提高了机床的精度。

4)、全封闭环保型防水罩壳，保证工作时场地的清洁。

5)、独特合理的涨丝机构，更加提高了机床的切割效率。

6)、机床电柜合二为一，减少了对场地的占地。

3、工作原理

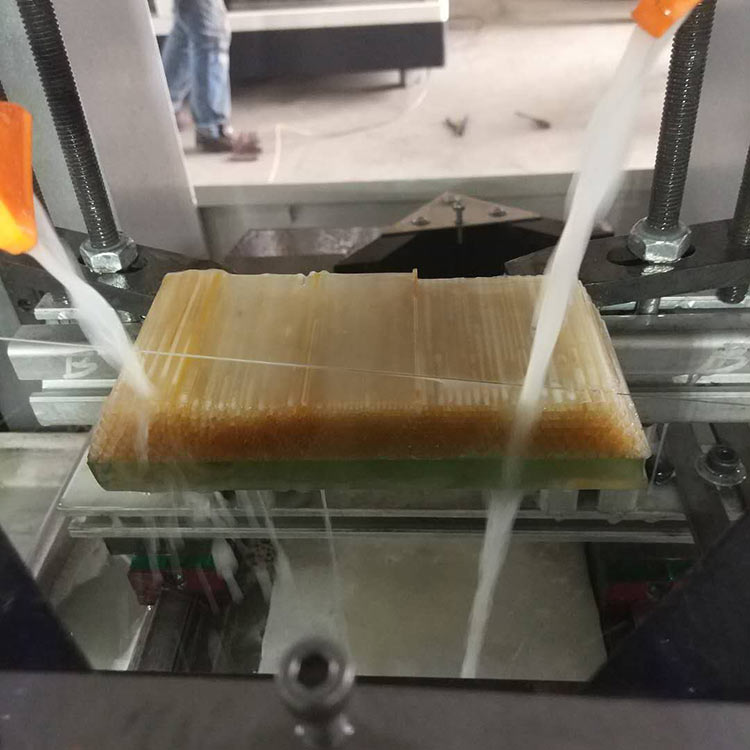

本机床是单丝筒单线切割机，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动，从线筒出发，经过导线轮，再通过加工区与工件产生磨削，再经过导线轮回到线筒，往复循环运动，达到切割加工的目的。加工方式为机械加工，要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

4、适用范围

广泛用于切割各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。

5、产品结构

采用单辊筒往复线H形结构，有效降低了导轮数量，减小金刚石线运行长度，同时可提供较高的切割张力。

切割线具有摇摆功能，保证了切割线和材料接触面为点线接触，相比线线接触，有效提高了切割速度，有效降低了切割过程金刚线的散热（散热的有效降低，提高了金刚线的使用寿命）

6、切割工艺

1)、GKH200P1可以增加摆动切割功能，更有利于切割光洁度。

2)、针对切片功能，我们可根据客户需求配备旋转工作台，旋转切割切片。经多年的有效测试，旋转切割保证了切割速度和金刚石线的使用寿命。原因在于：旋转切割时，金刚石切割线和材料接触面减少为点线接触，相比直切的线线接触，旋转切割点线的接触方式，有效提高了金刚石线的切削力从而提高了切割速度，并且有效提高了切割过程金刚线的散热速度（散热的速度加快，避免金刚石线因高热被延展拉长，提高了金刚线的使用寿命）。
