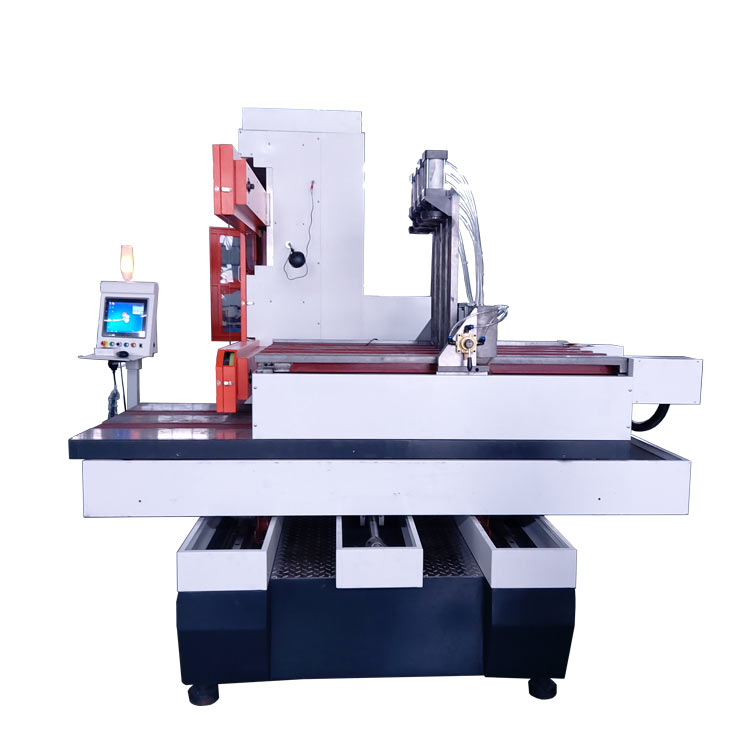

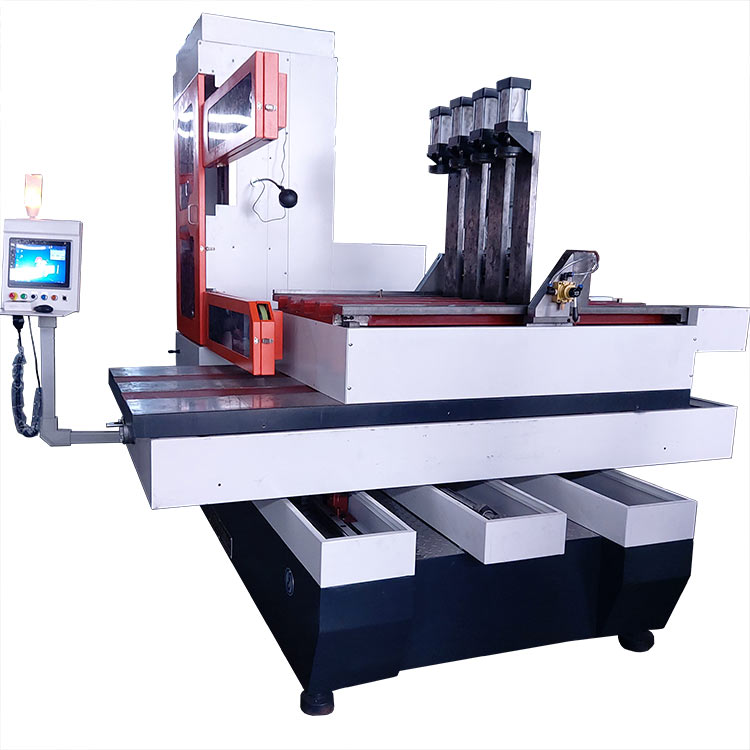

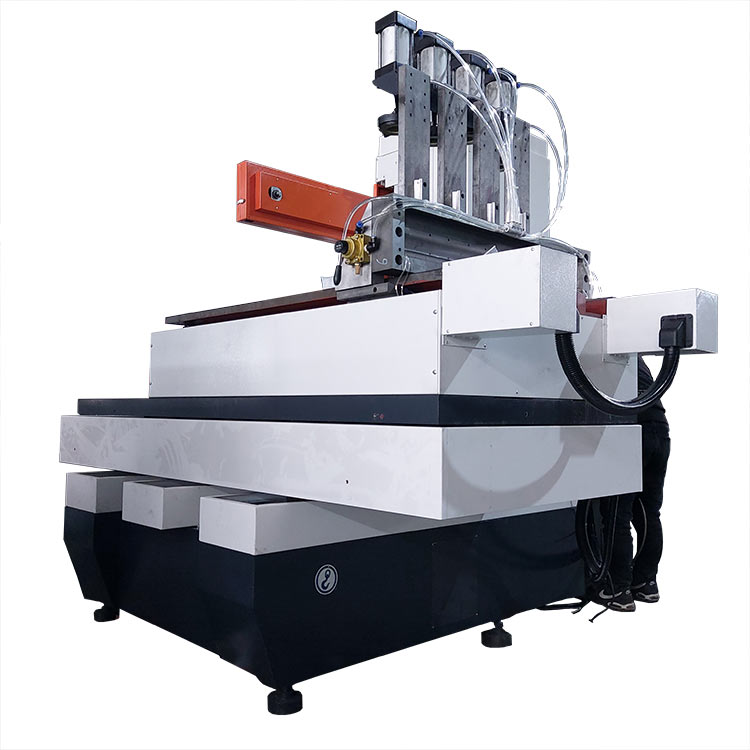

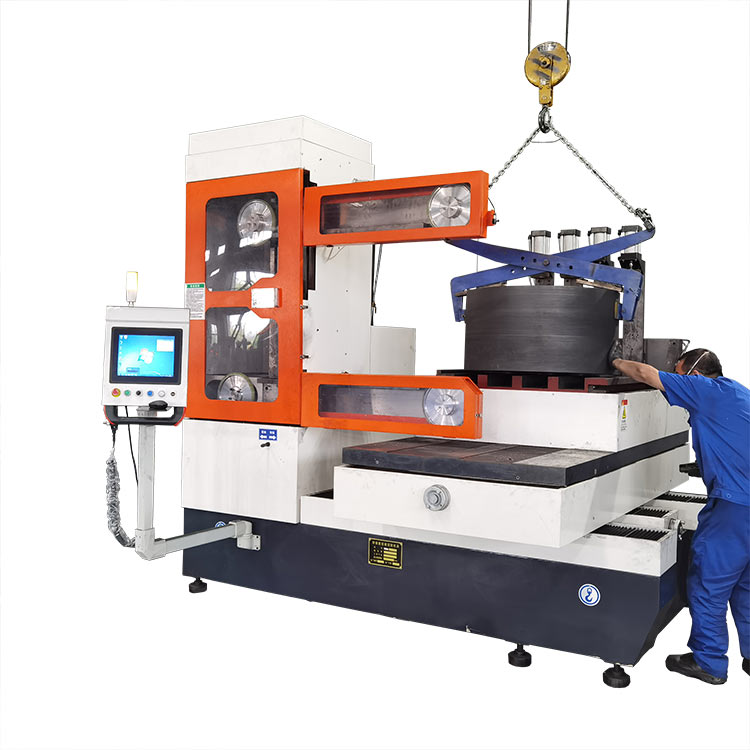

GKXO85120型环形线异形切割机 砂线切割机 切形机

我公司的切形机全部升级为切形切片一体机了，不仅仅是形式上的升级，我们的升级是在数控系统里面升级，集成了切片和切形两种控制形式。既可以导入CAD/CAXA生成的DXF文件，做好轨迹规划后按图切割各种复杂异形，也可以直接输入参数快速进行切片。（定制款切形机除外）

  1、设备概述

GKXO85120型环形线金刚石线切割机广泛用于莫氏硬度7及以下的脆性材料切片、切形使用。切割尺寸（长宽）850*1200mm，无送料台，切割厚度400~600mm可升降。本机器以特定的环形金刚石线做高速单向循环走线运动，系统内置切片和切形双系统，用户可根据自己的材料方便选择增加旋转台、送料台等附件。切片模式又细分为单向切片和双向切片两种模式。工艺适应性强，切割表面无明显划痕,以切代磨,排屑性极好,砂线张力稳定。切割效率高，切割线速度40—60m/s，切割速度范围6mm/Min-600mm/Min。湿切、干切均可。易操作。

该设备人机界面友好，用户操作容易，控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断 XY 托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位。）

2、机床特点

1）、设备采用立式结构，切割速度快，灵活又方便。

2）、本设备床身主体部件采用传统铸铁浇铸，与钢结构相比增加了机床的稳定性。

3）、立柱设计为升降可调节切割厚度的结构，提高了大机床切割厚度较薄材料的加工精度。

4）、开放式工作台，方便操作。

5）、金刚石线单向循环运动，更加提高了机床的切割效率。

6）、机床电柜合二为一，减少了对场地的占地。

3、工作原理

本机床是单线切割机，加工方式为机械加工，要求加工件材料是容易掉屑的脆性材料。它采用环形线锯丝由电机带动，通过导线轮做单向循环高速运动，在加工区与工件之间产生磨削，达到切割加工的目的。

4、适用范围

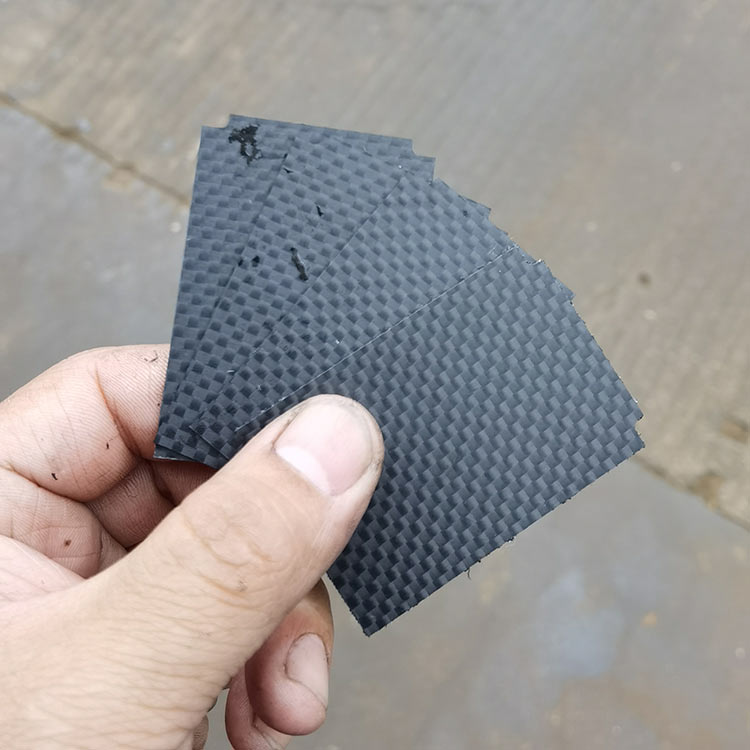

广泛用于各类脆性材料的异形切割和切片加工，如：翡翠、太阳能硅片、磁性材料、石墨、陶瓷、玉石、玻璃、岩石、航天航空复合材料等，尤其是石墨的异形切割。

5、产品结构

机床床身为箱式结构的高强度铸件，是提供各部件的安装平台，而且与机床精度密切相关。坐标工作台由十字拖板、滚动导轨、传动部件滚珠丝杆、齿轮传动机构等部分组成。主要是利用工作台的运动，使工件与金刚石砂线之间产生的相对运动，来完成对工件的加工。

机床控制系统是今科自主开发的金刚石线切割机控制系统，采用PLC触摸屏加鼠标方式的控制系统，操作简单易掌握。
