页岩线切割机名称为环形金刚石线切割机，又称环形砂线切割机，广泛用于各类脆性材料的异形切割和切片加工，如：翡翠、太阳能硅片、磁性材料、石墨、陶瓷、玉石、岩石、航天航空复合材料等。尤其是石墨和页岩的异形切割，深受用户的好评。

产品优势

我公司页岩线切割机采用闭环的圆环形结构电镀金刚石线单向以50~60m/s高速循环运动方式切割，相比传统的上下往复循环结构砂线切割优势更大：

产品介绍

页岩物理切割设备页岩线切割机 GKXO4550型，该机型XY轴有效行程450*550mm，切割尺寸430*450mm，切割速度范围6mm/Min-600mm/Min。

机床床身为箱式结构，与机床精度密切相关，是提供各部件的安装平台。坐标工作台由十字拖板、滚动导轨、传动部件滚珠丝杆、齿轮传动机构等部分组成。主要是利用工作台的运动，使工件与金刚石砂线之间产生的相对运动，来完成对工件的加工。

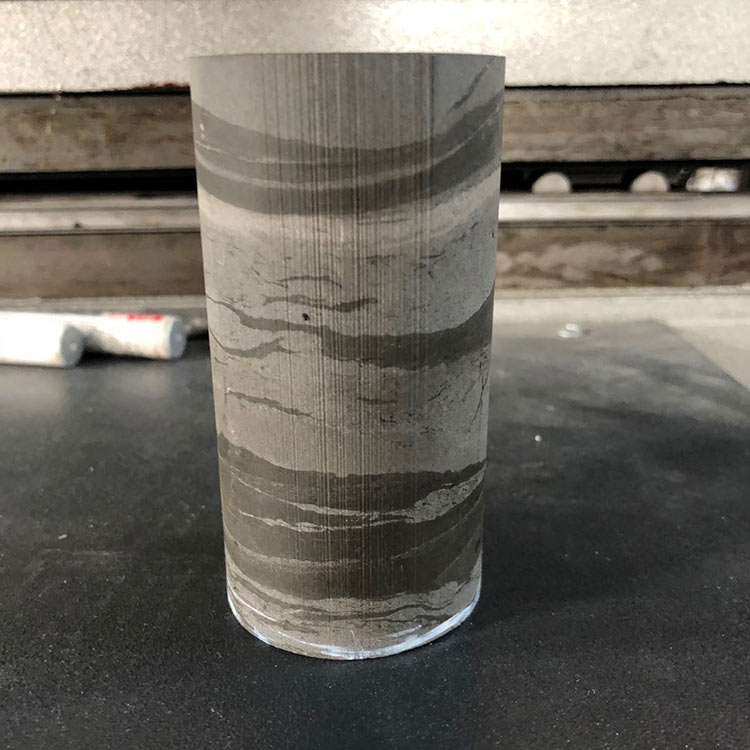

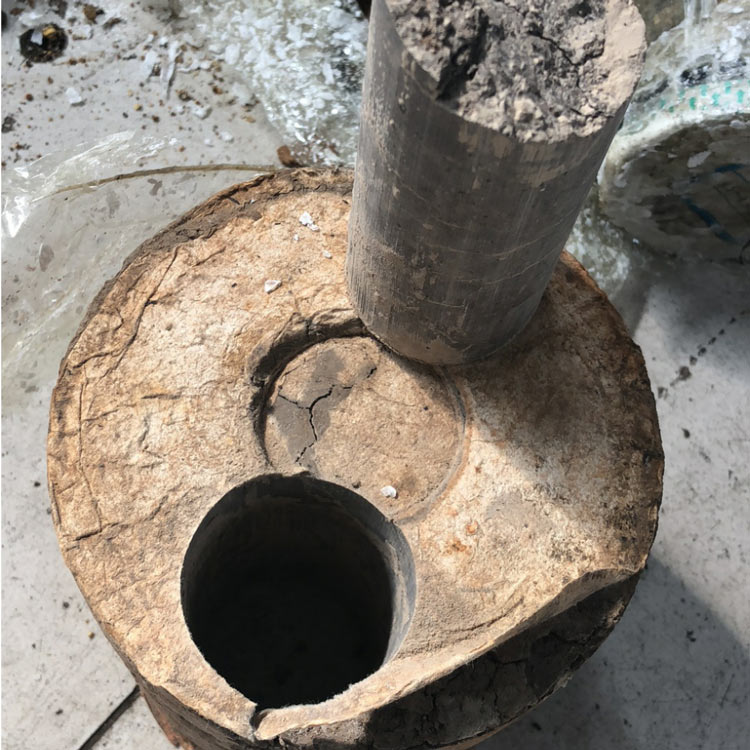

此款切割机主要针对5-16寸范围的页岩切形状，也可以切片。

机床控制系统是我公司自主开发的金刚石线切割机专用控制系统，采用PLC触摸屏操作系统，操作简单易掌握，切片、切圆、切方，只需直接输入切割参数即可进行自动切割（如切片，只需输入工件的长度、切割厚度和切割片数即可；切圆，只需输入预切长度、切割半径、切割速度即可；切割方形，只需输入预切长度、切割长度、切割宽度即可），无需掌握复杂的绘图编程。

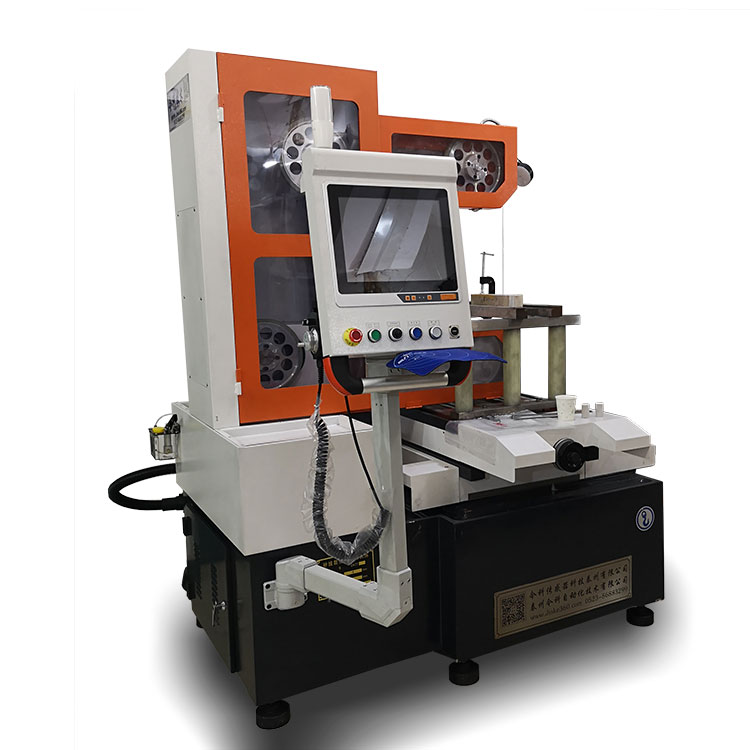

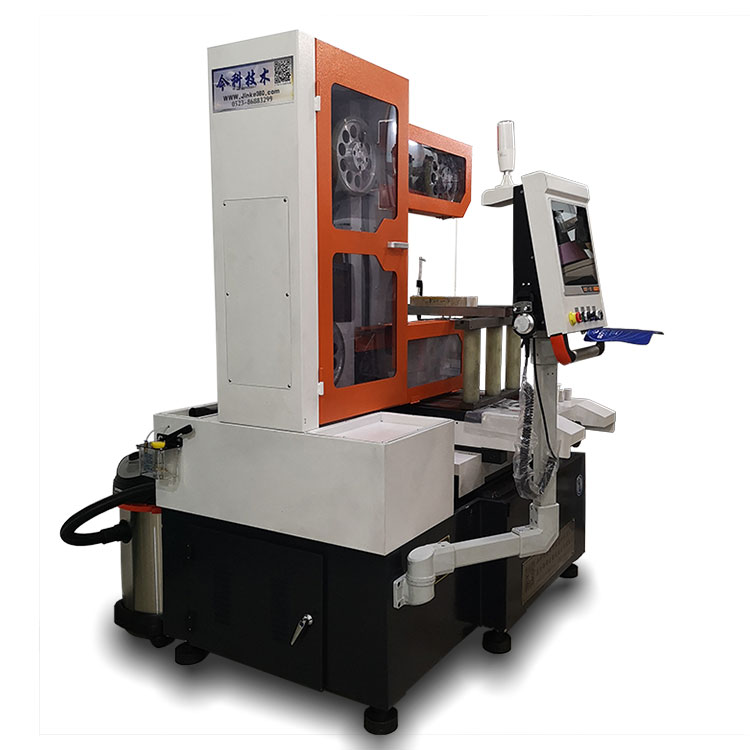

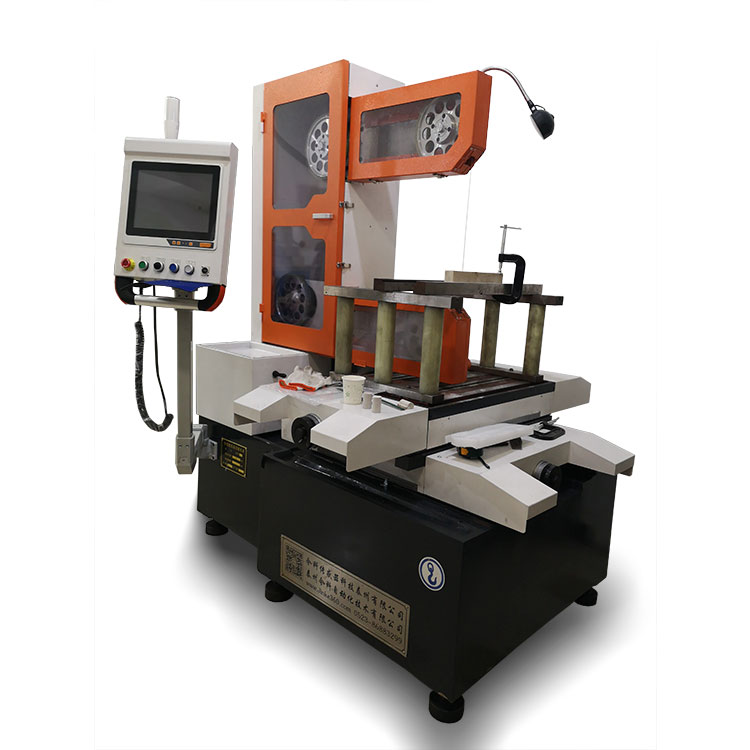

GKXO4550型页岩线切割机

金刚石线的钣金外壳，我们可设计为开放式钣金和封闭式环保钣金，用户可根据自己需求选择。机床预留了吸尘接口，配以客户自己的吸尘装置或选用我们的吸尘器，降低粉尘污染。

机床人机界面友好，用户操作容易，控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。

产品特点

1）使用特殊的环形金刚石线单向循环切割，速度快，切面光洁度好无明显线痕。

2）主体部件全部采用高标号低磷、低硫铸铁原料，床身、工作台、线架、立柱、主轴电机座等均进行多次时效处理，大大降低了机床变形系数，使其结构稳定、整机精度保持性非常好。

3）导轨全部采用GCr15A优质轴承钢，经过多道严密热处理工序，组织结构稳定，淬火硬度在HRC45-58之间，保证导轨的精度及耐磨性。

4）工作台托板采用知名厂家生产制造高精密滚珠丝杆，摩擦力小，精度高、运行平稳、耐磨性强、精度保持性好，使用寿命长。

5）XY托板采用混合步进电机，扭矩大，细分数高，定位精度高。

6）控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。（因为电机在关闭使能时，电机保持扭矩变为0，而再次打开电机使能后，电机扭矩恢复，在这个过程中，再有外力的情况下会造成微小的移位）

7）为了确保设备的高精度稳定性，我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测，保证了设备高精度使用的可靠性和寿命。

该设备的优点

1）金刚石线速度快，主轴速度高，主轴惯量大。为了保证切割速度和精度，切割时金刚石线的线速度在30m/s-50m/s，主动轮速度在2000-4000PRM范围内。因此，要在大惯量下兼顾主轴转速。

2）金刚石线长期运行保证线在一个平面，否则高速运转下，金刚石线晃动，会降低金刚石线使用寿命和产品加工质量。因此为了保证切割机器长期稳定运行不变形和吸收振动，我公司此款页岩线切割机结构稳定、整机精度保持性非常好。XY轴采用精密滚珠丝杆，长期使用，保证了切割精度和切割平面度。

3）金刚石线切割系统，是结合我公司长期的工艺积累和客户的反馈，我公司自主开发的Jinke Cut v控制系统，简介易懂，针对高速切片，客户可在不到半小时内完全掌握操作，针对平面异形切割，既可以在机器人机界面上绘制切割图，又可以导入CAD生成的图纸。

4）可根据用户材料情况设计切片或切形专用的夹具。
