GKH900P1型龙门卧式单线金刚石线切割机

设备概述：

GKH900P1型单线金刚石线切割机为大型龙门结构线切割机床，专为大尺寸脆性材料而生。它能切圆柱直径900mm长度1000mm、方料900mm×900mm厚度1000mm的脆性材料。本款机床加工时工件不动，金刚石线摆动，有效提高加工精度和切割速度，安全、高速。“GKH900P1型”型号介绍：“G”表示线切割机，“K”表示数控，“H”表示龙门结构，数字“900”表示切割厚度900mm，“P”表示切片机，数字“1”表示单线切割机。

设备详情：

GKH900P1型单线金刚石线切割机主要用于金刚石线切割断规格较大的脆硬性材料，如石英、单晶硅、碳化硅等，截断材料直径可达900mm。

该产品是我公司自主研发的，专业应用于直径在500mm-900mm脆硬材料切割。

该设备采用德国高端精密控制系统，各轴伺服和控制系统采用目前性能更稳定、速度更快的伺服总线控制，保证了切割质量稳定和合格率。

采用高精度传感器配合优异的控制器实现高速闭环控制。

工作原理

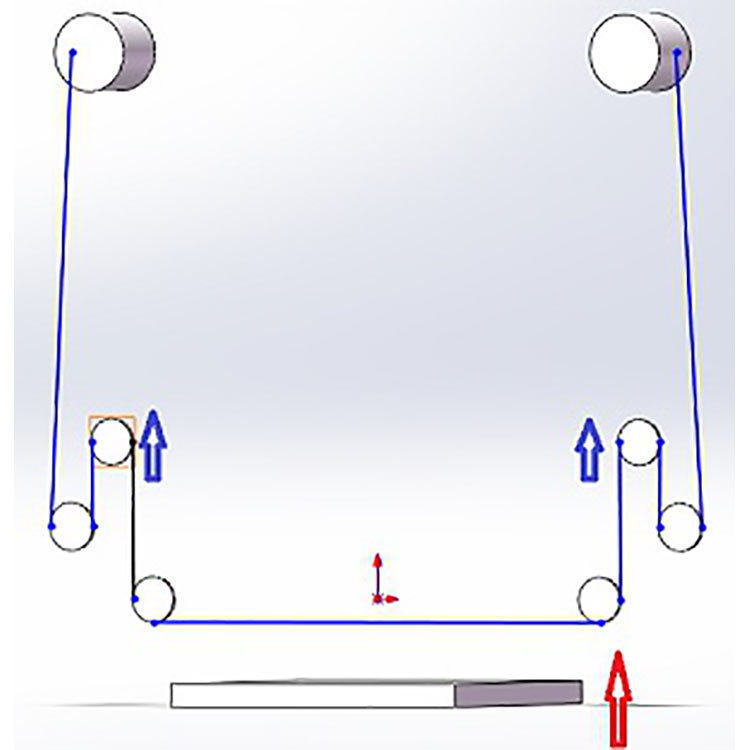

GKH型单线金刚石线切割机机构示意图

本款数控金刚石线切割机是龙门结构的线切割机床，本机床是双贮丝筒单线切割机，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动，从贮丝筒出发，经过导线轮，再通过加工区与工件产生磨削，再经过导线轮回到收丝筒，直到走完规定的金刚石线量，再反方向运行，往复循环运动，达到切割加工的目的。加工方式为机械加工，要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。龙门结构，解决大尺寸脆性材料的切割难题。

适用范围

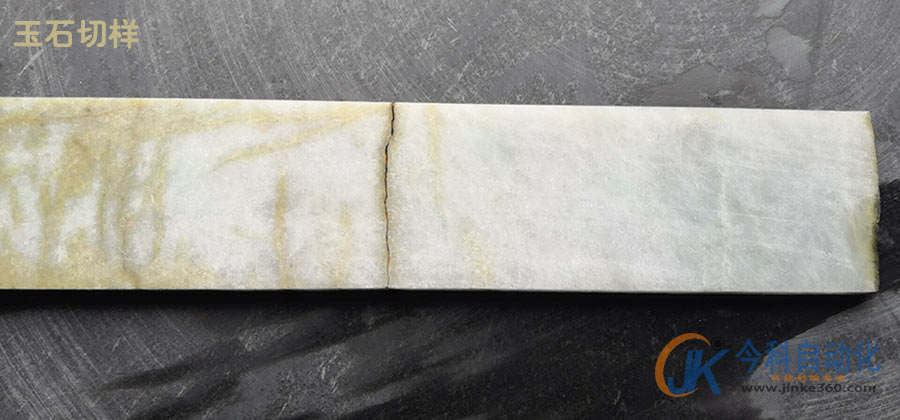

各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。

产品特点

1、全封闭环保罩壳设计

2、工业HMI人机操作

3、常用功能件硬件按按钮设计

4、9-10伺服高速总线控制

产品结构

采用双辊筒收放线，龙门结构，有效降低了导轮数量，减小金刚石线运行长度，同时可提供较高的切割张力。

切割线具有摇摆功能，保证了切割线和材料接触面为点线接触，相比线线接触，有效提高了切割速度，有效降低了切割过程金刚线的散热（散热的有效降低，提高了金刚线的使用寿命）

X轴移动分龙门架移动结构和X轴工作台移动结构。
