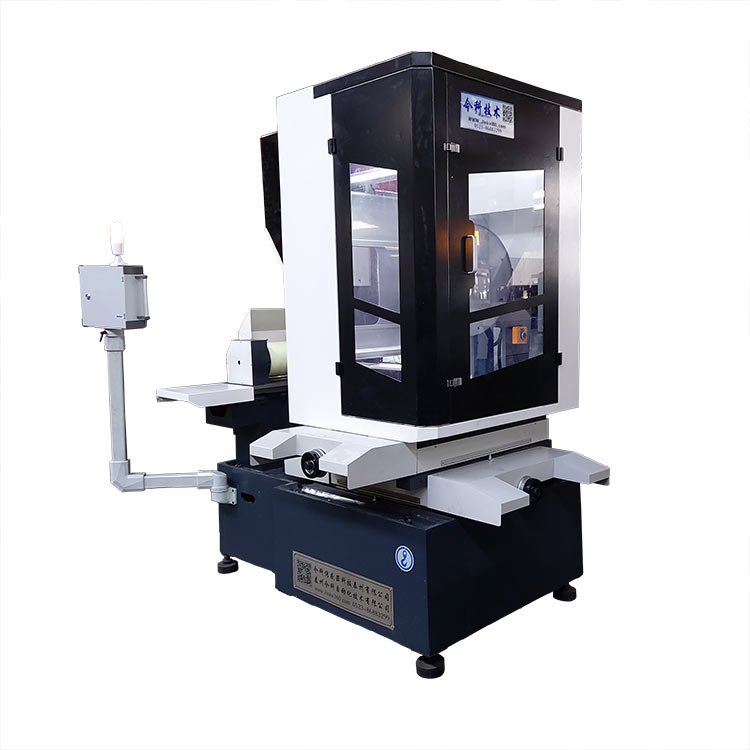

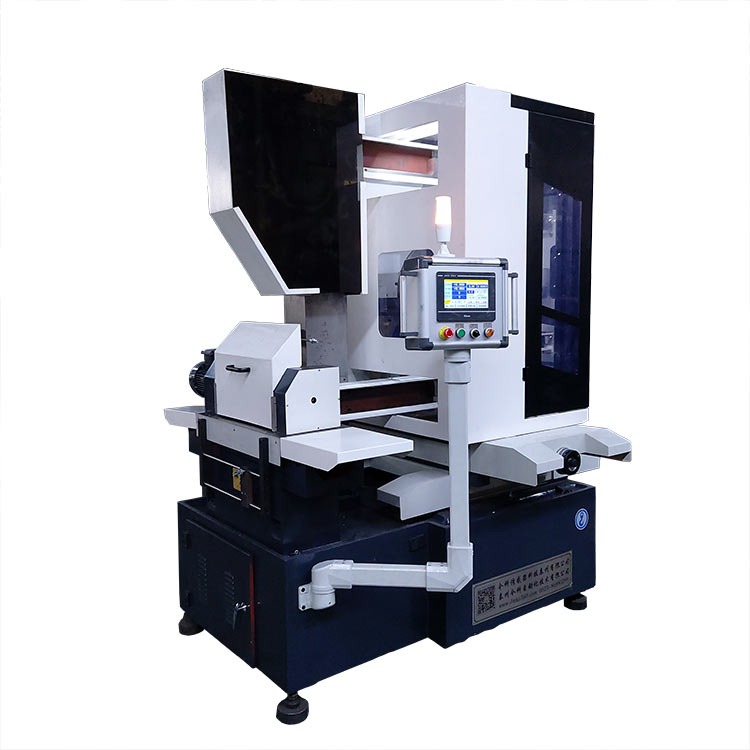

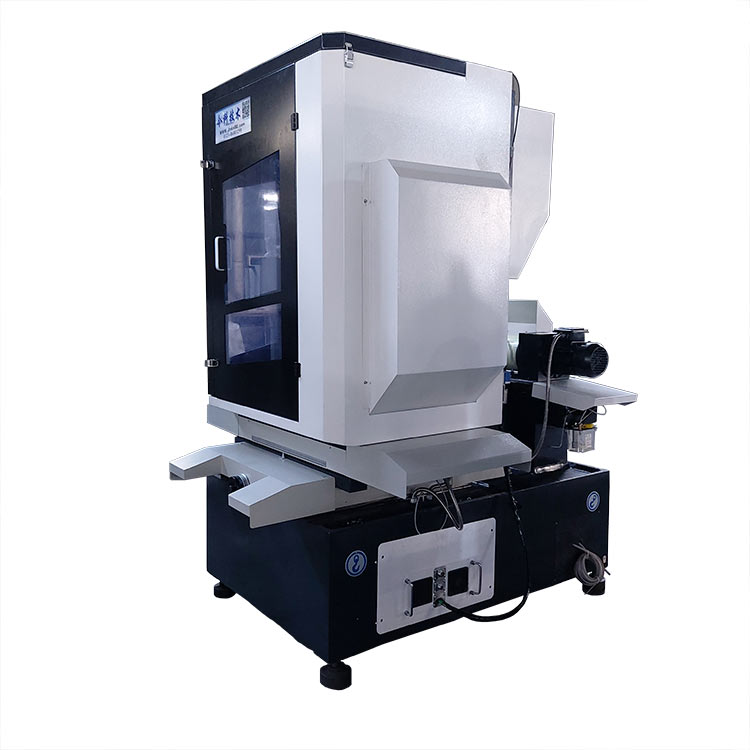

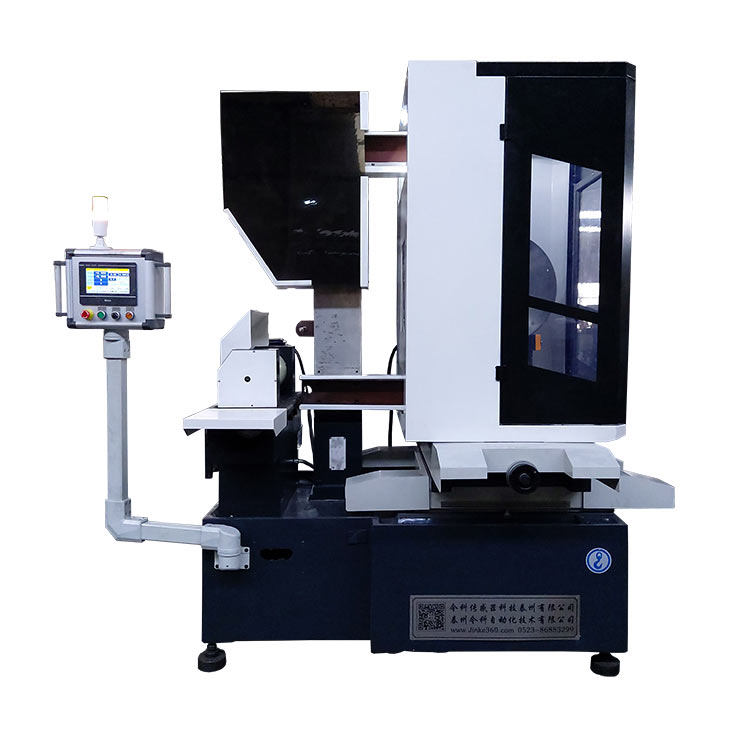

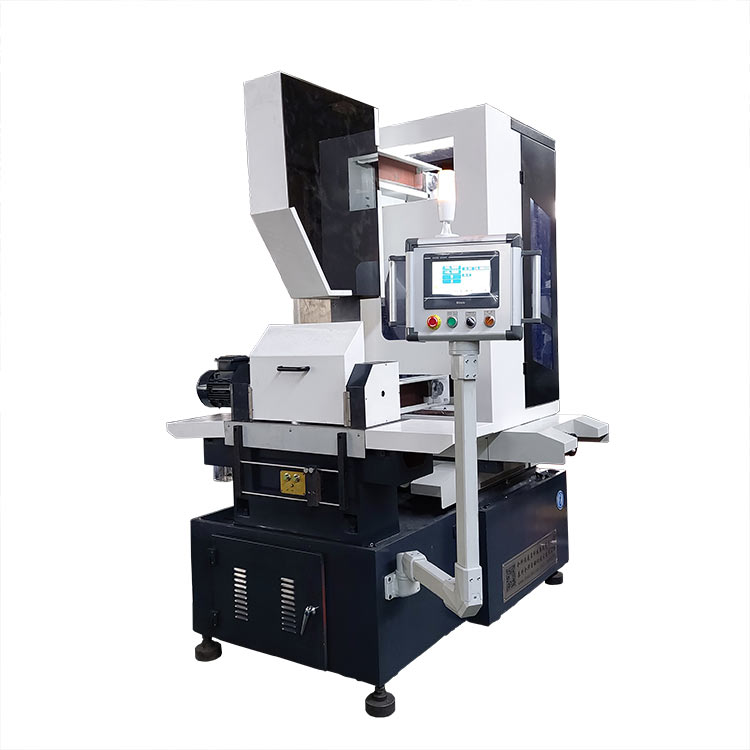

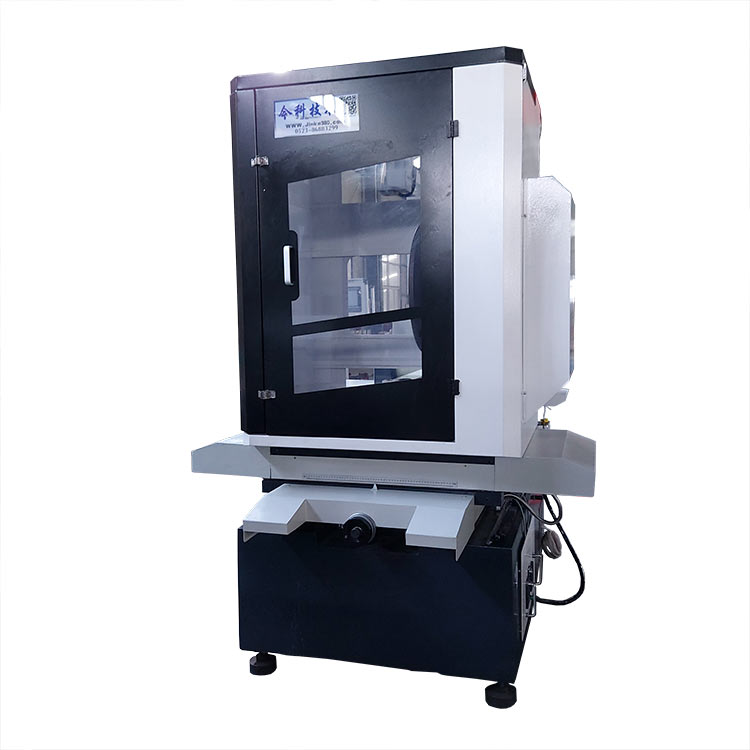

立式金刚石线切割机GKCT3020P1

设备用途：

GKCT3020P1型往复式金刚石线切片机广泛用于各类导电、半导电和不导电脆性材料的截断、取片、去头尾切割加工，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石、地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙等等，只要硬度小于金刚石（莫氏硬度十）的脆性材料均在加工范围内。

加工能力：

φ300mm×L200mm

产品结构：

立式竖切，单线，往复，切片。

性能优点：

1、能对各类脆性材料完成截断、取头尾、切片等操作。
2、整机主体采用传统铸件，结构稳定性好，确保刚性和长期精度。
3、配置数显操作平台，伺服电机控制进给速度，PLC触摸屏操作，实现半自动切割。
4、根据设定长度和数量，实现切割长度自动定位，切割后自动退线，切割后自动移轴切回等功能。附加的智能功能：故障报警自诊断功能，帮助用户轻松解决使用过程中遇到的问题。
5、主导轮采用伺服电机驱动，线速度可调节，且振动小、噪音低、能耗低。
6、弩形线架结构，恒张力进给不抖丝，提升加工质量。
7、采用规格0.25~0.45mm金刚石线切割，能满足90%以上脆性材料的切割需求。切割成品率高、切割面光洁平整、切缝窄损耗少。
8、本机床有丝筒、X轴、Y轴、旋转轴和水泵5个电机，总功率不足2KW,消耗功率在1.6KW以内，其他工具机床动则十几KW的消耗。
9、设备操作简便易掌握，作业人员上岗培训时间短。
10、配备自动上线装置，换线简单。
11、设备结构紧凑占地面积少，维护成本低。

性能特点：

1、可连接物联网。把设备联网，用户通过手机就可以操控设备和查看设备运行情况。
2、可以选购是否增加生产中心平台功能，实现多台设备展示在一个平台上，实现数据统一、流程统一、生产统一规范。多站一人完成监控，降低运营成本。

3、往复式放线和收线，多种走线模式，可以选择递进送线切割，如走100米回99.9米。
4、高精度旋转工作台可实现360°旋转切割、与金刚石线往复同步逆向旋转切割、角度摆动切割三种加工工艺，边切割边修磨，以切带磨，提升加工质量。

5、可选装金刚石线弯曲度检测装置。加工时，金刚石弯曲度越小，切割质量就越好。本机的工作台安装有金刚石线弯曲度检测装置，把金刚石线弯曲度控制在合理范围内，保证了切割质量，操作更省心。

此型号机床对有意向的用户可免费切割小样，支持机床连接物联网，支持多台机床一起增加到生产中心平台。

有无环保需求可选择开放式钣金或封闭式环保钣金。如材料只允许干切，则此设备可预留吸尘接口，搭配客户自己的吸尘装置或选用我们的吸尘器，都可以。

因为控制系统是我公司自主开发，我们可以针对不同客户量身定制，例如增加第三轴旋转轴，增加自动送料轴，增加自动接料台等等，也可以根据客户的工艺需求，定制专属的切割工艺。

产品细节

弯曲度检测装置，控制切割质量

加厚床身，杜绝偷工减料

人性化智能微切控制系统

配有辅助操作工具，一个人也能玩

全新设计铸造的360°旋转台，稳定，精度高

弩形线架结构，恒张力切割

系统与床身一体机型，节省占地面积

加长加大丝筒，增加金刚石线量

亚克力天窗，光线更好

故障报警自诊断功能

切割嘴细节

油水分离器

操作很简单，即使是没有数控基础的，半小时内能学会。

定制选择

默认数控系统切一个产品规格。可定制选择在一个工件上切割2个到3个产品规格，比如在同一个工件上切一个厚度为2mm的3片、切3mm的5片。

产品身份证

今科承包商准入管理系统是一套基于产品上的二维码标识来对产品进行追溯、验证、管理的互联网信息管理系统。通过用手机扫描产品上的二维码即可查询到产品的出厂、性能、操作说明、常见故障等内容，方便产品使用者及时掌握产品的相关信息，更好、更规范的用好产品，提升企业生产效率。

今科每台机床都会有这样一个二维码产品身份证。
