加工实例：Φ160mm碳化硅晶体圆环柱体切割精度达2丝

以前都使用游标卡尺测量切割效果，这次我们使用装配机床时候使用的杠杆百分表测量。

图片说明：

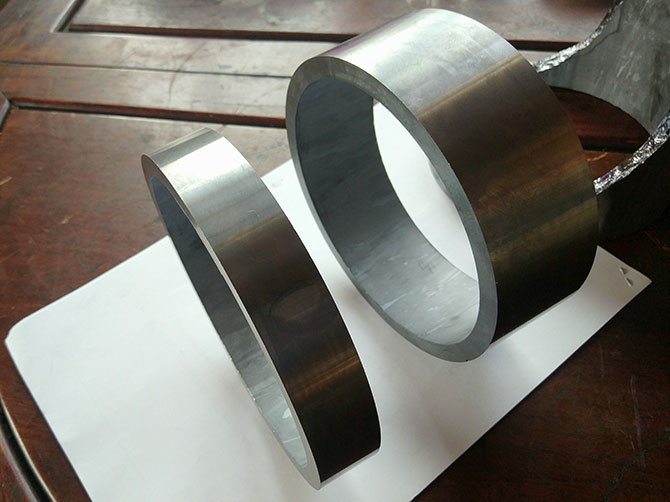

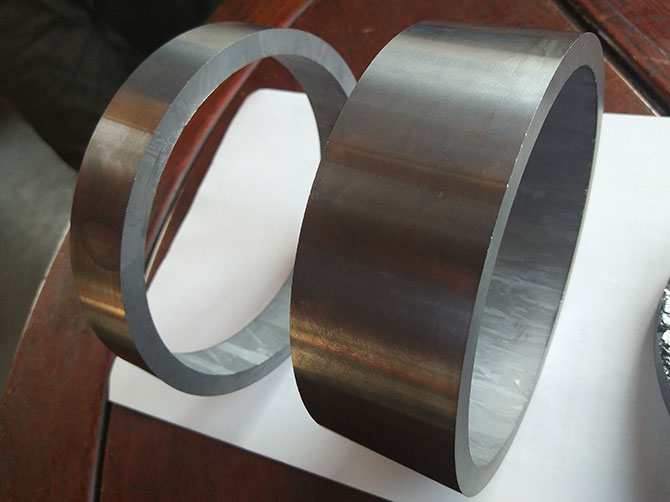

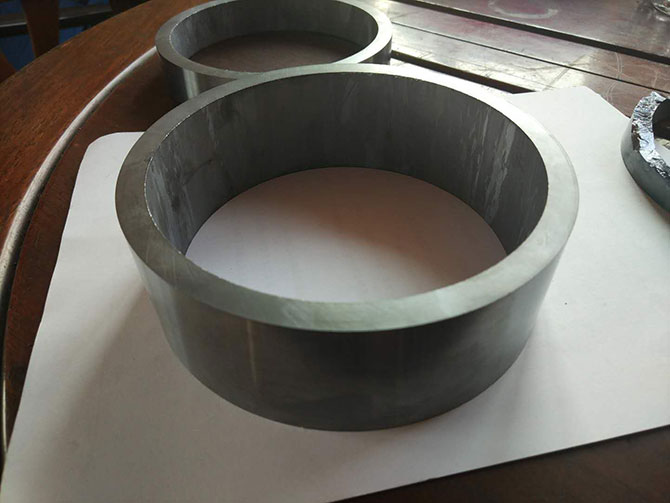

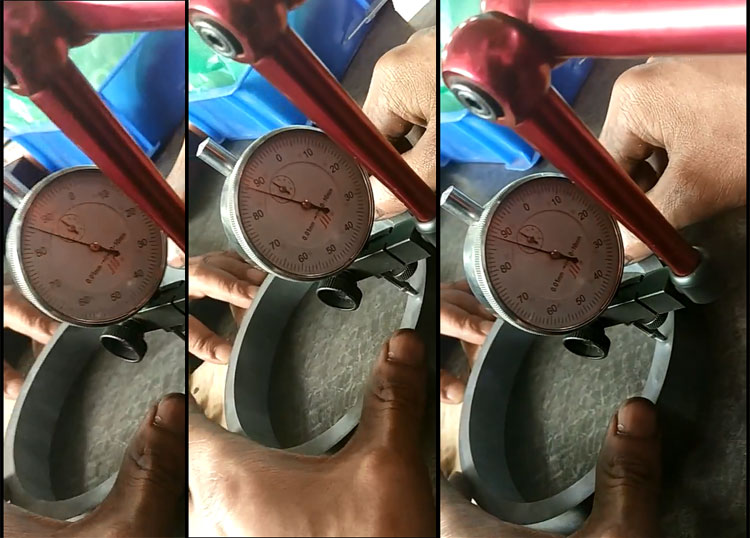

   碳化硅圆环柱体，用GKCT4030P1型全自动金刚石线切割机切割两刀成为一个环，为了检测平行度加工精度，我们把它放到一个水平台上，然后用百分表测量一个点旋转一圈，测量它的加工平行精度。师傅认为如果用游标卡尺的话，不够精确，三五丝看不出来，我们用百分表把它旋转360度转一圈，这样得出来的数据比较准确，有一丝的误差都可以看出来。

加工材料：碳化硅晶体圆柱体

尺寸规格：外径160mm，内径140mm，厚度为10mm环形柱体

硬度：莫氏硬度8

要求：切段，平整度要高

加工设备：C型金刚石线切割机

设备型号：GKCT4030P1（型号表示C型贴盘工作台金刚石线切割机，切片用机床，切割直径40cm，切割厚度30cm）

金刚石线径：0.37mm，长度150m旧线（注：金刚石线在前一天已经切割过一片80mm直径的碳化硅，没有更换新线）

张力：2.5

切割速度：18000mm²/小时

切割时间：25分钟

切割结果：杠杆百分表点旋转360度测量，精度误差0.02mm（2丝）
