今科金刚石线切形机加工实例：切割刚玉外齿轮
泰州今科自动化_
尺寸长*宽*高：
试样材质 | 钢玉 |
试样描述 | 圆柱形状，外直径93.4 mm，内直径66.7mm，高度25 mm，厚度13.3 mm |
加工要求 | 齿轮切割。 |
试样加工机器 | JINKE_GKOX3040往复线金刚线切形机器. |
金刚线 | 金刚石线参数（直径0.37mm，长度300m） |
冷却方式 | 冷却液浇注冷却，一方面对金刚石线降温，延迟线的使用寿命，另一方面对切割面降温，减小温度对试样的影响。 |
切割数据：
项目 | 单位 | 数据 | 备注 |
切割高度 | mm | 25 | |
切割周长 | mm | ||
切割速度 | mm/s | 0.002 | |
切割速度 | mm/Min | 0.12 | |
清角时间 | s | 60 | |
金刚线速度 | m/s | 7 | |
金刚线补偿 | mm | 0.18 | |
切割时间 | h | 不确定 |

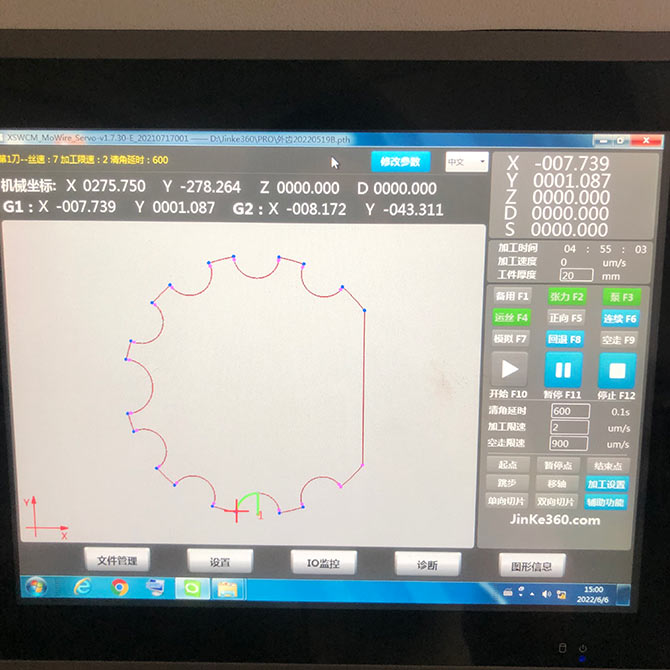

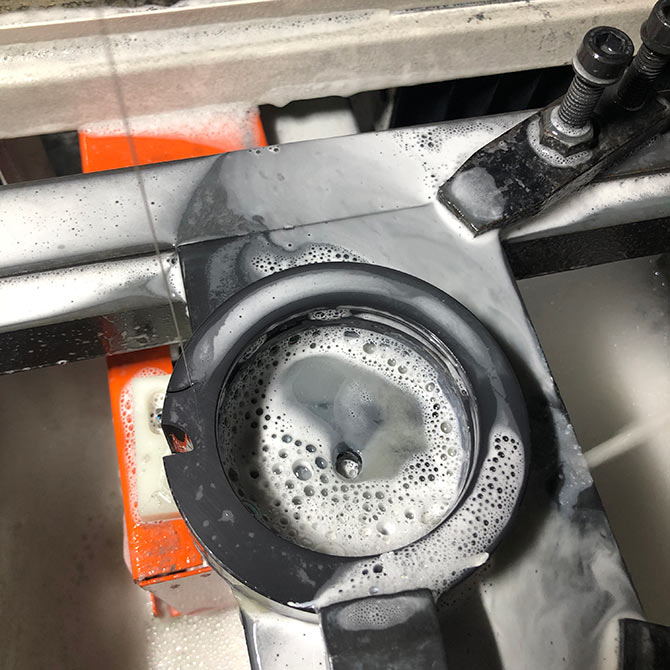

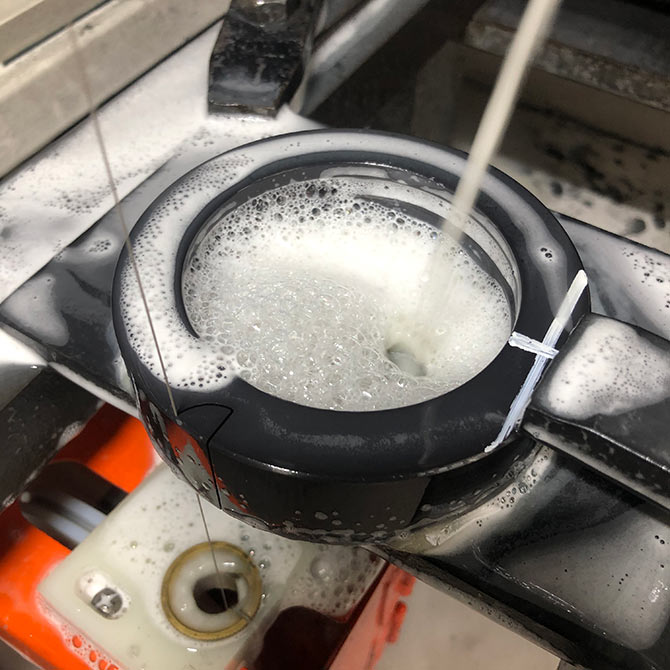

切割图形：

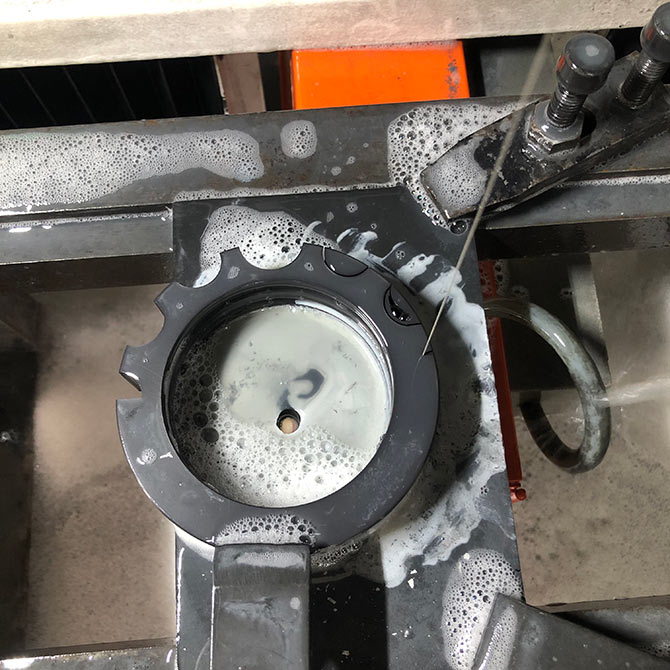

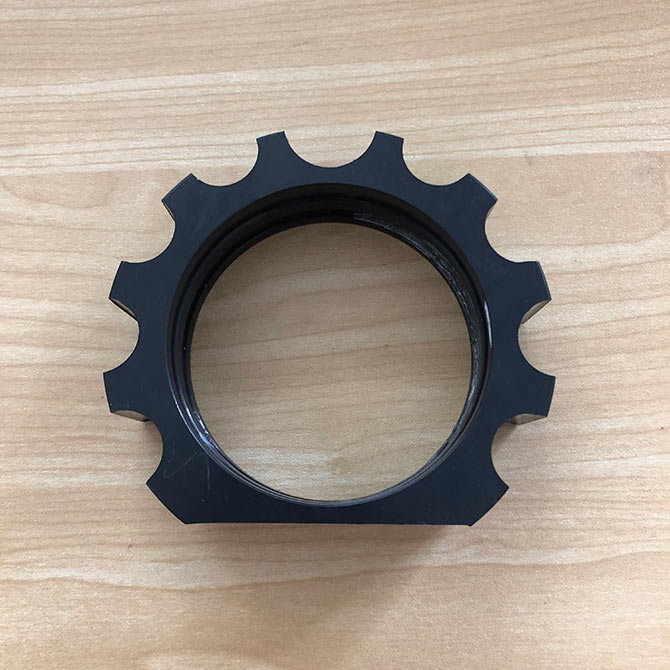

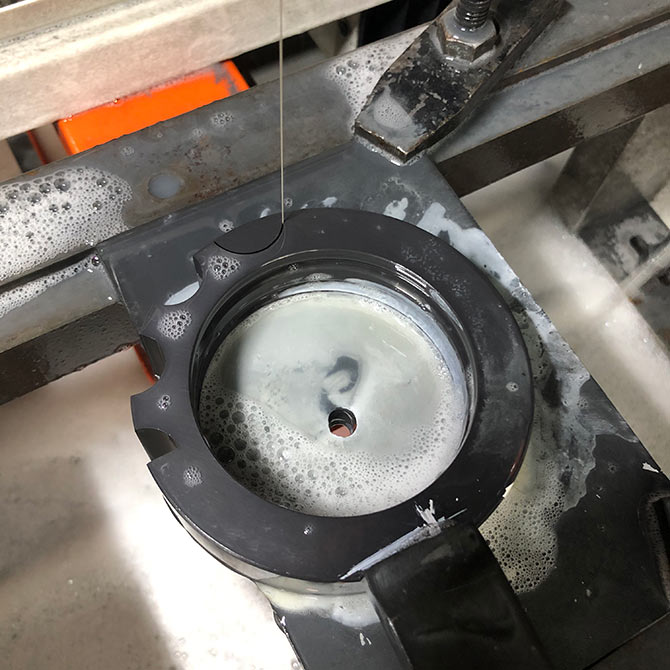

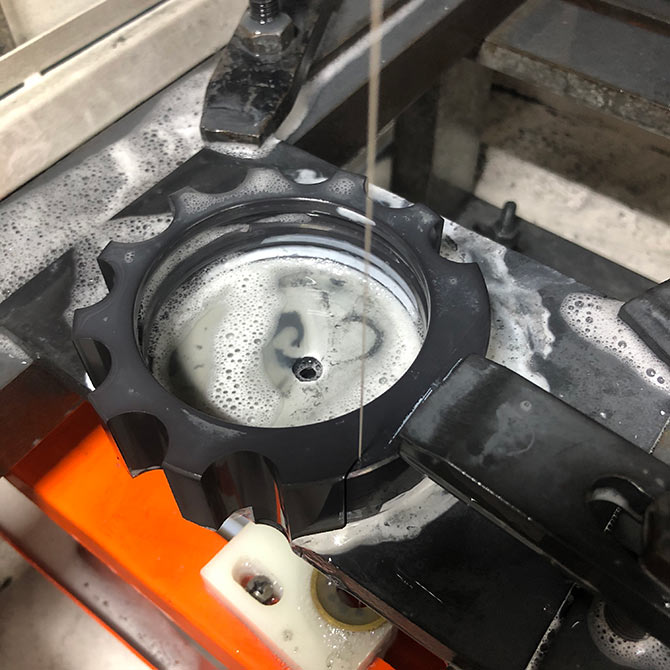

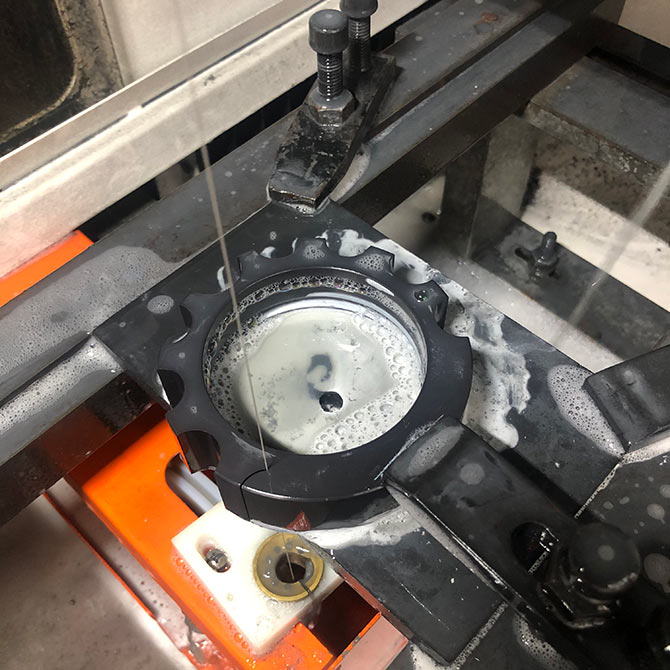

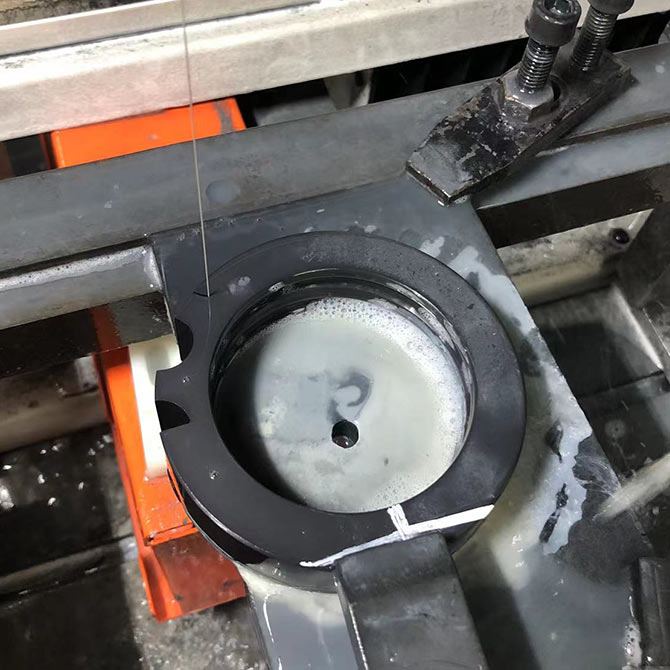

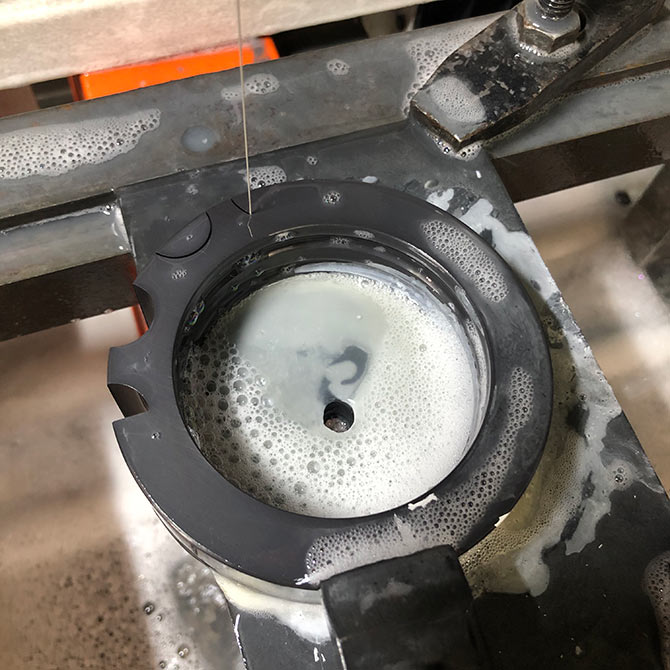

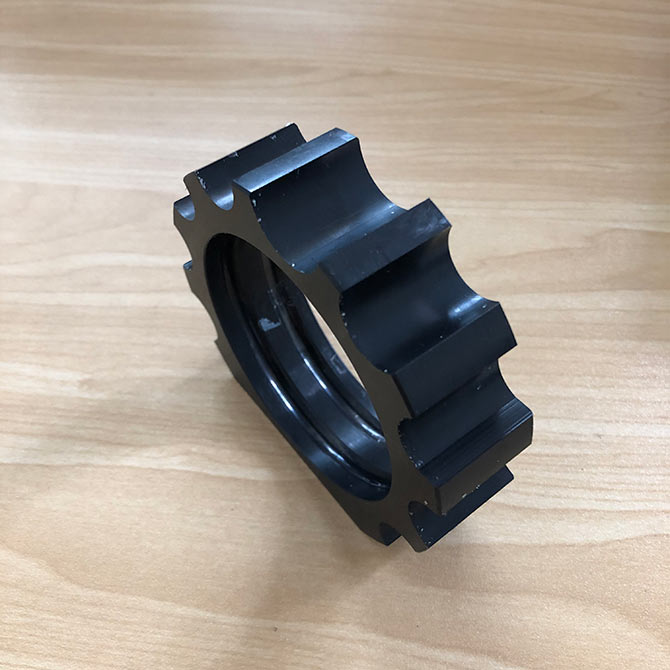

切割效果
