在一块石墨上切多片相同瓦片形状怎么设置？

针对用户提出的石墨瓦片，无需送料，多片连续切割说明

送料切割是我公司金刚石线切割系统升级后预留的接口，可以配合用户的其他设备比如机器手自动装夹装置，实现真正意义上的全自动切割。因此平时是无需送料切割这个功能的，还需要人工装夹。这里介绍的是一次只切割一个工件，在这个工件上多片连续切割，在数控系统里面的设置步骤。

具体设置步骤：用户先在机床控制系统的电脑显示屏界面找到画图软件，在 CAXA 或者CAD 软件里先画好一个瓦片图形后，根据实际切割工艺矩阵多片，保存为 DXF 格式。然后在金刚石线切割软件里面打开绘制好的瓦片图纸（DXF 格式），做轨迹规划，选择加工顺序，设为当前图形即可。

第一步、CAXA 或者CAD 画好一个瓦片

第二步、矩阵该图形 5 个，如下图所示+

第三步、打开金刚线切形软件

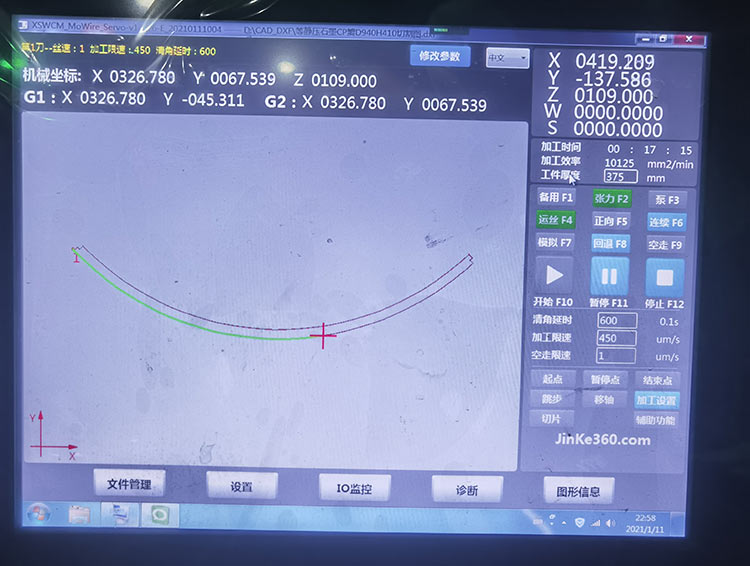

第四步、指定加工顺序，

第五步、选择当前图形，开始无送料连续加工
